Рулонні ворота з внутрішньовальним електроприводом із суцільного сталевого профілю DoorHan RHS117/08

СТАЛЬНІ РУЛЕННІ ВОРТА З ВНУТРИВАЛЬНИМ ЕЛЕКТРОПРИВОТОМ З ПРОФІЛЯ RHS117/08

Рулонні ворота DoorHan RHS117/08

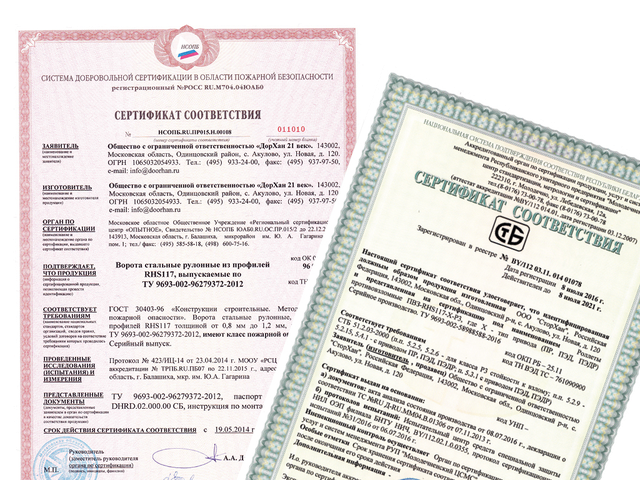

Компанія DoorHan пропонує рулонні ворота, які відповідають російським і європейським нормам якості та безпеки, а також адаптовані для експлуатації в різних кліматичних умовах. Рулонні ворота з внутрішньовальним приводом встановлюються на в'єтнамні та гаражні отвори, торгові комплекси, складські та промислові об'єкти площею до 18 кв. м. Усі комплектуючі для рулонних воріт DoorHan випускаються на сучасних автоматизованих лініях із застосуванням обладнання провідних світових виробників. Всі металеві деталі оцинковані або пофарбовані, що забезпечує стійкість до корозії та несприятливого впливу агресивних середовищ, продовжує термін експлуатації ролет. Надійність конструкції рулонних воріт DoorHan, безпека їхньої експлуатації та відповідність російським стандартам підтверджені сертифікатами.

ЗОНА ЗАСТОСУВАННЯ

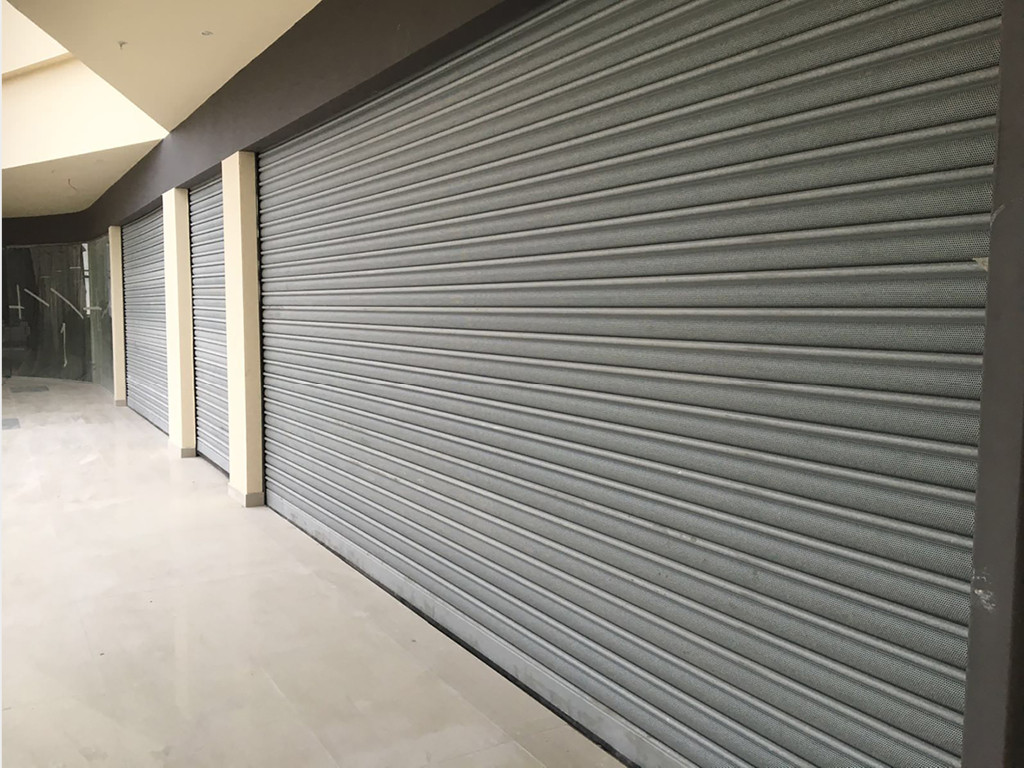

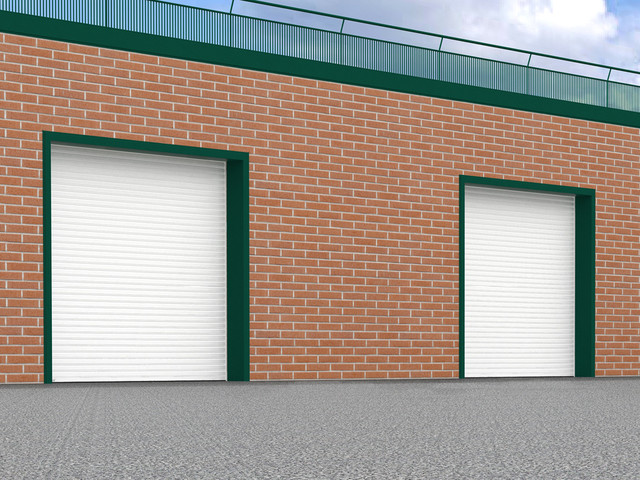

В'єтнамні та гаражні прорізи.

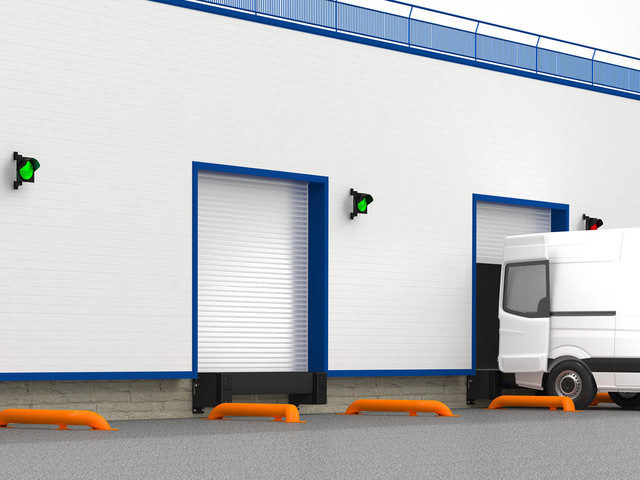

Складські та промислові отвори.

ПЕРЕВАГИ





ПРОФІЛІ ЗГОТАВЛЮЮЮЮТЬ

З ГОЛОДНОКАТНОЇ ОЦІНКОВАНОЇ СТАЛІ





ВСЕ ЕЛЕМЕНТИ КОНСТРУКЦІЇ РОЗВАГУ

НА ДОВКОВИЙ СРОК СЛУЖУ, ШВИДКЕ 18000 ЦІКЛОВ





КОНСТРУКЦИЯ ОБЛАДАЕТ

КЛАСОМ ВЗЛОМОСТІЙКОСТИ Р4-Р5 І ПОЖАРОБОЗОПІСНОСТІ К0

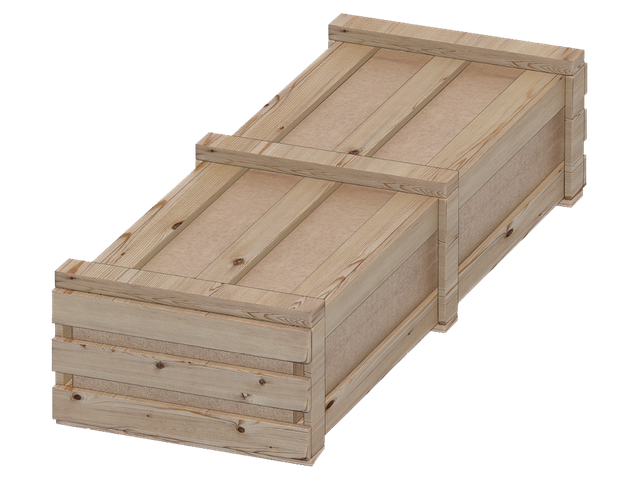

ГОТОВІ ІЗДЕЛІЯ

СКЛАДУЄТЬСЯ В НАДІЙНОМУ ПАКОВЦІ.

БАЗОВАНА КОМПЛЕКТАЦІЯ

Полотно на валу в зборі. Полотно на валу в складі складається з валу з капсулами діаметром 102 мм, нарізання суцільного або перфорованого сталевого, оцинкованого профілю заввишки 117 мм і завтовшки 0,8 мм. Полотно може бути забарвлене в будь-який із доступних для вибору кольорів.



Концевий профіль. Концевий профіль складається з алюмінієвого екструдованого профілю RA120E з товщиною стінки 2,5 мм і нижнього ущільнювача UP4.

Комплект напрямних профілів. Комплект напрямних профілів складається з двох сталевих напрямних з ущільнювачем. Напрямні профілі можуть бути пофарбовані в будь-який із доступних для вибору кольорів.



Кронштейн. Кронштейни виготовляються зі сталі, оцинковуються в процесі виробництва.

Електропривод внутрішньовальний. Електропривод внутрішньовальний постачається з комплектом металізаторів для кріплення приводу та супорту з підшипником.



Коробка з додатковою комплектацією.

ДОДАТКОВА КОМПЛЕКТАЦІЯ

Блок керування CV01 для дистанційного керування однією ролетою або групою ролет.



Блок керування SmartRoll для дистанційного керування внутрішньовальними електроприводами ролет за допомогою пультів DoorHan.

Зовнішній радіоприймач DHRE-1 для керування автоматикою інших виробників за допомогою пульта DoorHan.



Пульт Transmitter-4 для дистанційного керування чотирма автоматичними пристроями.

Пульт Transmitter-4PRO-Black для дистанційного керування 4 автоматичними пристроями.



Вимикач клавішний для накладного монтажу SWB.

Ключ-кнопка SWM (металева) для подавання команди керування на блок керування електроприводом за допомогою повороту ключа.



_title" style="text-align:center">Фотоелементи безпеки Photocell-N, що складаються з інфрачервоного передавача та приймача.

Сигнальна світлодіодна лампа з антеною Lamp-PRO.



Блок групового керування GC2/GC4. GC2 для керування двома приводом з одного вимикача; блок GC4 — для керування чотирма приводами.

ДИЗАЙН

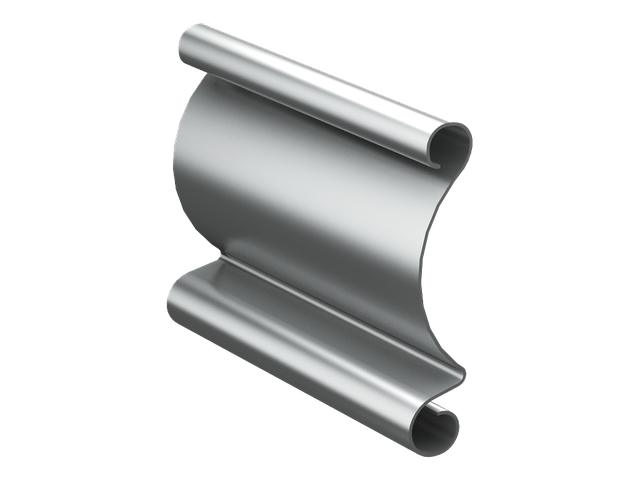

СТАЛЬНИЙ ПРОФІЛЬ

Профиль RHS117/0.8

СТАНДАРТНІ КВІТИ

Нефарбований (оцинкований).

Білий.



Коричневий.

Бежевий.



Зелений.

Синій.



Бордовий.

Сріблястий.



Сірий.

ДОДАТКОВІ КОЛІРНІ КОЛІТИ

Жовтий нарцис (RAL 1007).



Слонова кістка (RAL 1015).

Жовтий шафран (RAL 1017).



Сірий бежевий (RAL 1019).

Червоний рубін (RAL 3004).



Червоний насичений (RAL 3020).

Синя сталь (RAL 5011).



Зелена ялина (RAL 6009).

Сірий антрацит (RAL 7016).



Сірий графіт (RAL 7035).

Коричневий шоколад (RAL 8017).



Сіро-коричневий (RAL 8019).

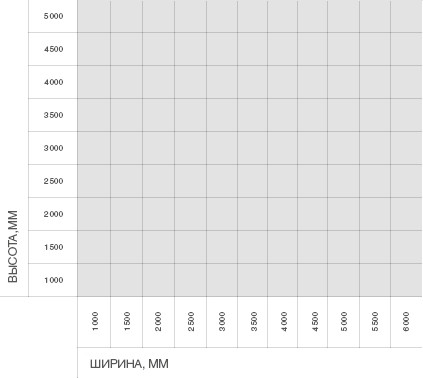

ТАБЛИЦЯ РОЗМІРУВІВ

РОЗМІРИ ПРОЕМА

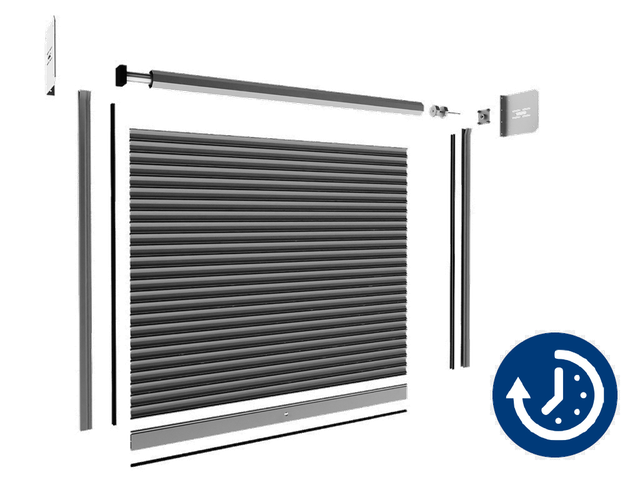

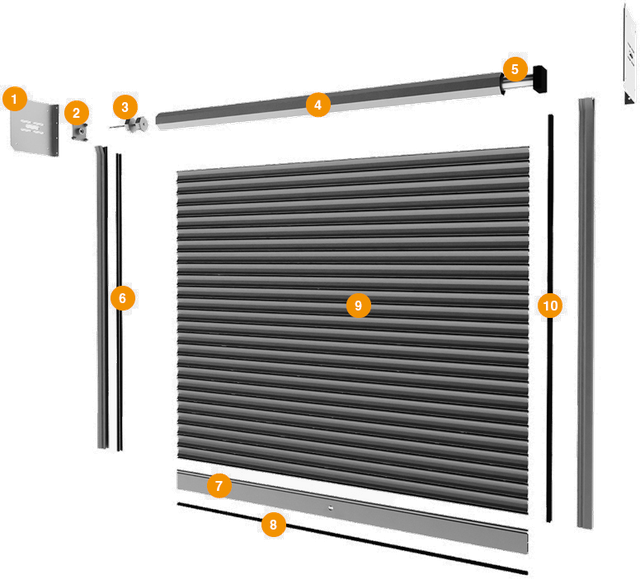

КОНСТРУКЦИЯ

1. Кронштейн консольний SR351

2. Суппорт із підшипником BSR30

3. Капсула регульована KPU10230

4. Вал октагональний RV102

5. Електропривод RS230, RS300

6. Напрямний профіль RG95S

7. Кінцевий профіль RA120E

8. Ущільнювач нижній UP4

9. Профіль полотна RHS117/08

10. Ущільнювач бічний UP5

СПОСОБИ МОНТАЖУ

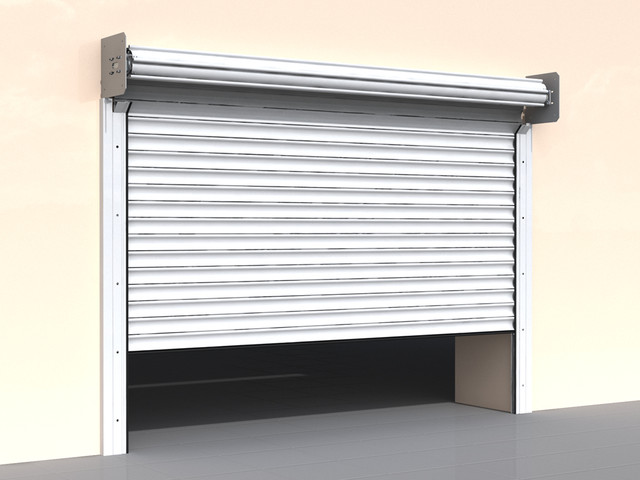

Накладний монтаж.

Для накладного монтажу не потрібна трудомістка підготовка отвору. Вал із роликовим полотном і консолі встановлюють над отвором, а напрямні профілі — з обох боків від нього. Закриті ворота водночас повністю закривають проріз і розміщені практично врівень із поверхнею стін.

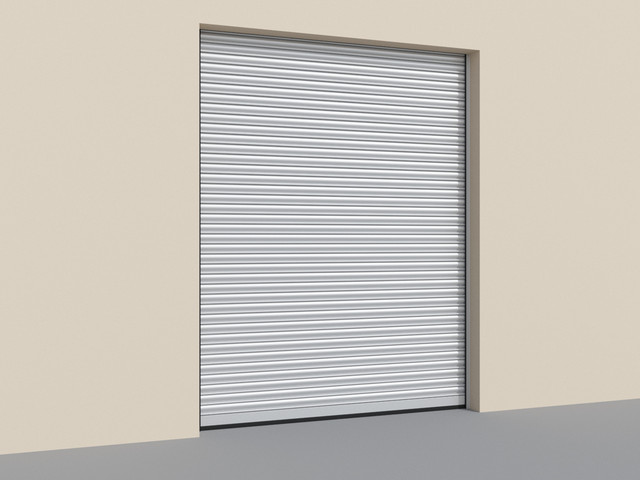

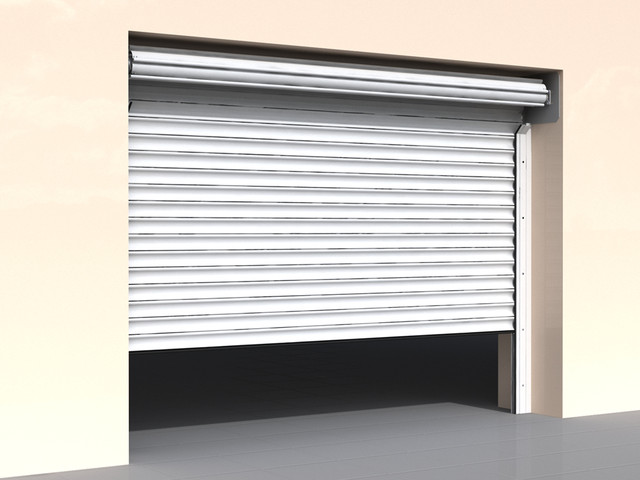

Вбудований монтаж.

Вбудований монтаж дає змогу розташувати всі елементи рулонних воріт у отворі.

ПІДГОТУВАННЯ СТРІБНОГО ОБ'ЄКТУ

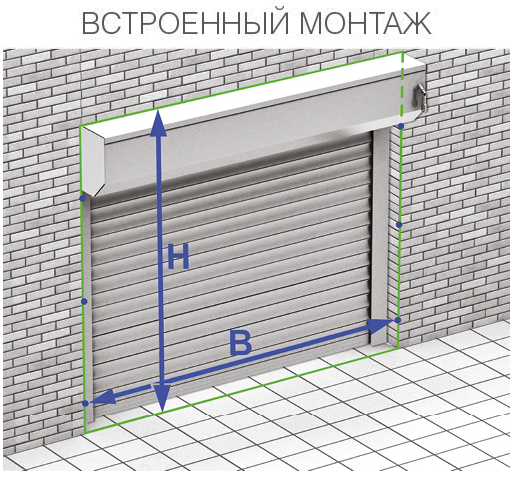

Параметри вимірювання для накладного монтажу: H — висота отвору (max), мм; B — ширина отвору (max), мм; h1 — висота приточування (min), мм; b1 і b2 — праве та ліве бічні відстані (min), мм.

Для зняття вимірювань необхідно використовувати рулетку та будівельний рівень, або електронні вимірювальні прилади. Замір кожного параметра рекомендується проводити мінімум у трьох точках. Під час вимірювання прорізу для конструкцій, монтованих вбудованим способом, треба враховувати нерівності стін і коригувати заміри на 5-10 мм у меншу сторону.

ТРЕБУВАННЯ ДО СТРИБНОЮ ОБ'ЄКТУ

Підготовані отвори мають відповідати таким вимогам: прорізи мають мати прямокутну форму; поверхня площин прорізу має бути рівною та гладкою, без напливів штукатурного розчину та тріщин; стіна має бути монолітною, без порожньої (бетон, метал, повнотіла цегла); якщо цегла порожниста, рекомендується коригувати проєм металевим куточком; внутрішні та зовнішні поверхні стін у місцях примикання конструкцій мають бути рівними, без виступів і западин; відхилення робочих поверхонь від вертикалі та горизонталі не мають перевищувати 1,5 мм на метр, але не більш ніж 5 мм, різноманітність діагоналей — не більш ніж 5 мм.

СТАНДАРТНІ КОНСТРУКТИВНІ РЕШЕННЯ

Рулонні ворота із суцільного сталевого профілю RHS117/08.



Рулонні ворота з комбінованим полотном із суцільного та перфорованого сталевого профілю.

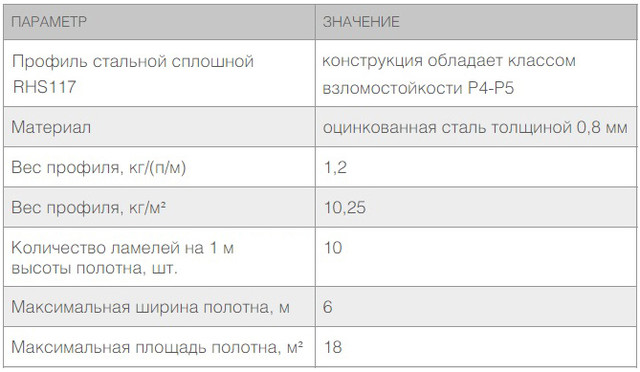

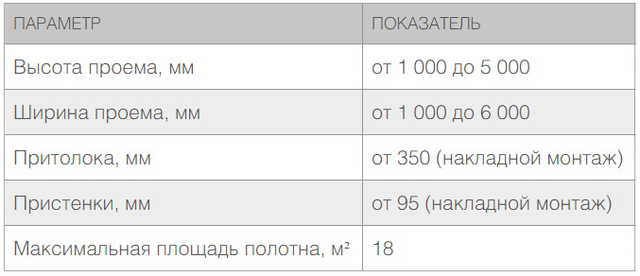

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
