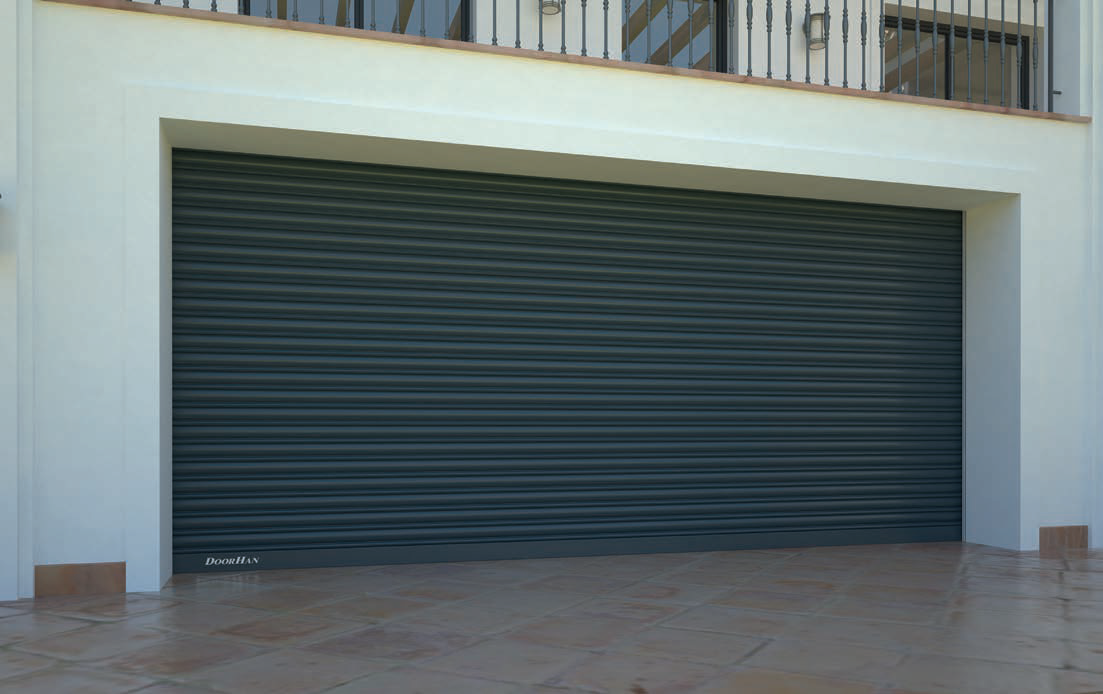

DoorHan RHS117/08 — Рулонні ворота з внутрішньовальним електроприводом із суцільного сталевого профілю

СТАЛЬНІ РУЛЕВНІ ВОРТА З ПРОФІЛЯ RHS117/08

Компанія DoorHan пропонує рулонні ворота, які відповідають російським і європейським нормам якості та безпеки, а також адаптовані для експлуатації в різних кліматичних умовах. Рулонні ворота з внутрішньовальним приводом встановлюються на в'єтнамні та гаражні отвори, торгові комплекси, складські та промислові об'єкти площею до 18 кв. м. Усі комплектуючі для рулонних воріт DoorHan випускаються на сучасних автоматизованих лініях із застосуванням обладнання провідних світових виробників. Всі металеві деталі оцинковані або пофарбовані, що забезпечує стійкість до корозії та несприятливого впливу агресивних середовищ, продовжує термін експлуатації ролет. Надійність конструкції рулонних воріт DoorHan, безпека їхньої експлуатації та відповідність російським стандартам підтверджені сертифікатами.

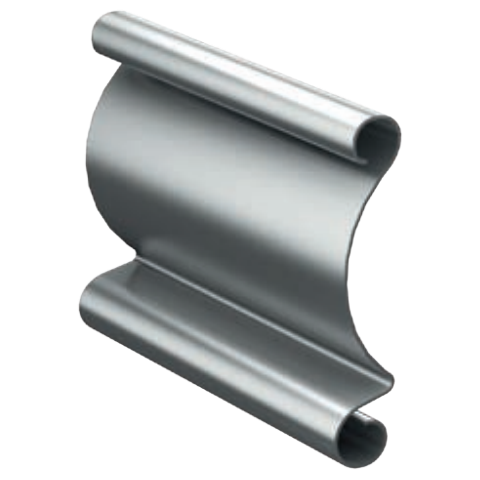

Профиль RHS117/0.8

Сфера застосування:

слугують сучасною альтернативою секційним і двостулковим воротам. Встановлюються в гаражах, у салонах, бізнес-центрах, виставкових павільйонах тощо.

Переваги:

мають високий клас зламостійкості, всі елементи конструкції розраховані на тривалий термін експлуатації. Конструкція виготовлена повністю з оцинкованих сталевих комплектуючих.

Особливості конструкції:

профілі виготовляються з холоднокатаної оцинкованої сталі завтовшки 0,8 мм; можливе встановлення накладним або вбудованим способом.

Рулонні ворота з внутрішньовальним електроприводом

Рулонні ворота вагою до 280 кг обладнуються внутрішньовальним електроприводом. Можуть бути додатково обладнані пристроєм дистанційного керування, блоками групового керування, фотоелементами безпеки, сигнальною лампою, оптосенсорами. На випадок, якщо немає електроенергії, передбачена система аварійного закривання полотна.



Конструкція



1. Кронштейн консольний SR351

2. Суппорт із підшипником BSR30

3. Капсула регульована KPU10230

4. Вал октагональний RV102

5. Електропривод RS230, RS300

6. Напрямний профіль RG95S

7. Кінцевий профіль RA120E

8. Ущільнювач нижній UP4 (UP6)

9. Профіль (полотно) RHS117/0.8 (RHS117P/0.8, RHS75, RHS75P)

10. Ущільнювач бічний UP5.

Способи монтажу

Накладной монтаж

Вбудований монтаж

Базова комплектація

Полотно на валу в зборі. Полотно на валу в складі складається з валу з капсулами діаметром 102 мм, нарізання суцільного або перфорованого сталевого, оцинкованого профілю заввишки 117 мм і завтовшки 0,8 мм. Полотно може бути забарвлене в будь-який із доступних для вибору кольорів.



Концевий профіль. Концевий профіль складається з алюмінієвого екструдованого профілю RA120E з товщиною стінки 2,5 мм і нижнього ущільнювача UP4.

Комплект напрямних профілів. Комплект напрямних профілів складається з двох сталевих напрямних з ущільнювачем. Напрямні профілі можуть бути пофарбовані в будь-який із доступних для вибору кольорів.



Кронштейн. Кронштейни виготовляються зі сталі, оцинковуються в процесі виробництва.

Електропривод внутрішньовальний. Електропривод внутрішньовальний постачається з комплектом метизів для кріплення приводу та супорту з підшипником.



Коробка з додатковою комплектацією.

Додаткова комплектація

Блок керування CV01 для дистанційного керування однією ролетою або групою ролет.



Блок керування SmartRoll для дистанційного керування внутрішньовальними електроприводами ролет за допомогою пультів DoorHan.

Зовнішній радіоприймач DHRE-1 для керування автоматикою інших виробників за допомогою пульта DoorHan.



Пульт Transmitter-4 для дистанційного керування чотирма автоматичними пристроями.

Пульт Transmitter-4PRO-Black для дистанційного керування 4 автоматичними пристроями.



Вимикач клавішний для накладного монтажу SWB.

Ключ-кнопка SWM (металева) для подавання команди керування на блок керування електроприводом за допомогою повороту ключа.



Фотоелементи безпеки Photocell-N, що складаються з інфрачервоного передавача та приймача.

Сигнальна світлодіодна лампа з антеною Lamp-PRO.



Блок групового керування GC2/GC4. GC2 для керування двома приводами з одного вимикача; блок GC4 — для керування чотирма приводами.

Стандартні забарвлення

Додаткові кольори
