DoorHan RHS117P — Сталеві рулонні ворота з перфорованого профілю

РУЛЕННІ ВОРТА З ПРОФІЛЯ RHS117P

Компанія DoorHan пропонує рулонні ворота, які відповідають російським і європейським нормам якості та безпеки, а також адаптовані для експлуатації в різних кліматичних умовах. Рулонні ворота з навальним приводом встановлюються на гаражні отвори, складські приміщення й промислові об'єкти, можуть перекривати великі прорізи завширшки до 11,8 м. Усі комплектуючі для рулонних воріт DoorHan випускаються на сучасних автоматизованих лініях із застосуванням обладнання провідних світових виробників. Всі металеві деталі оцинковані або пофарбовані, що забезпечує стійкість до корозії та несприятливого впливу агресивних середовищ, продовжує термін експлуатації ролет. Надійність конструкції рулонних воріт DoorHan, безпека їхньої експлуатації та відповідність російським стандартам підтверджені сертифікатами.

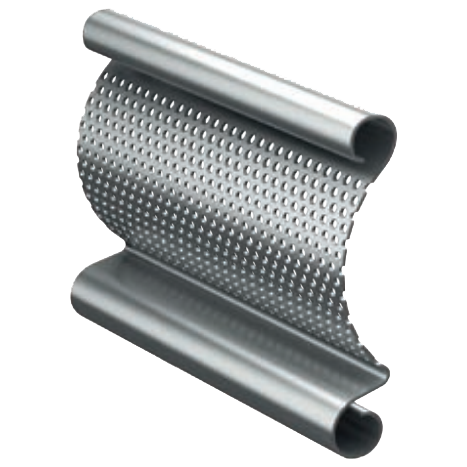

Профіль RHS117P

Сфера застосування:

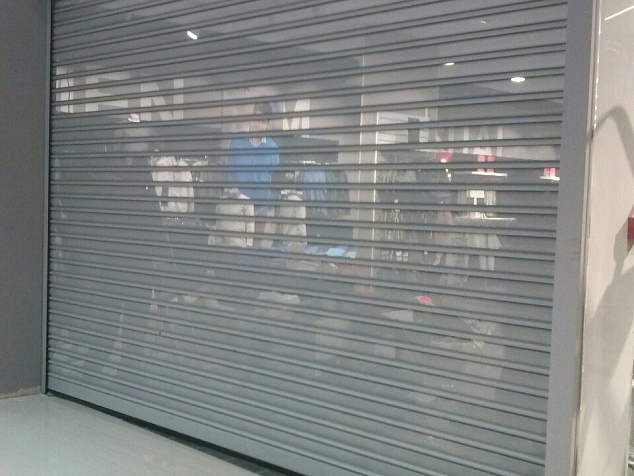

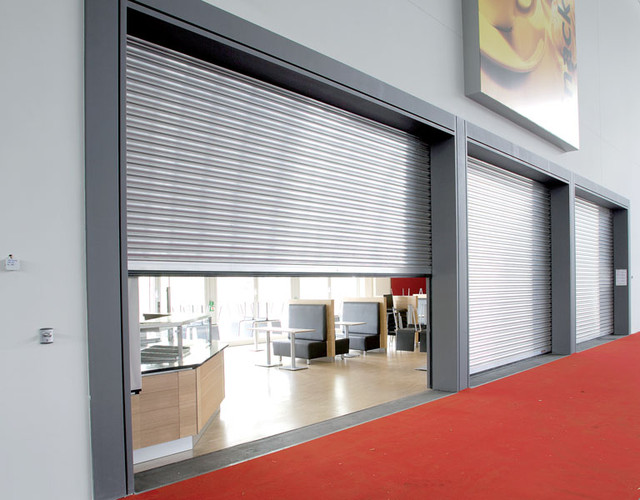

встановлюються в бізнес-центрах, виставкових павільйонах, на промислових об'єктах тощо.

Переваги:

мають високий клас зламостійкості, всі елементи конструкції розраховані на тривалий термін експлуатації. Конструкція виготовлена повністю з оцинкованих сталевих комплектуючих.

Особливості конструкції:

профілі виготовляються з холоднокатаної оцинкованої сталі завтовшки 0,9 мм; встановлюються накладним способом; корпус привода має високий клас пило- та вологозахищеності.

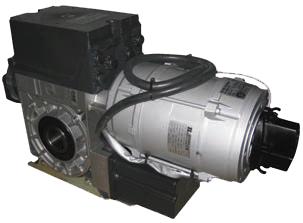

Рулонні ворота з навальним електроприводом

Промислові рулонні ворота вагою до 900 кг обладнуються навальним електроприводом. Рулонні ворота комплектуються трипозиційним постом керування, можуть бути додатково обладнані пристроєм дистанційного керування, блоками групового керування, фотоелементами безпеки, сигнальною лампою, оптосенсорами. На випадок, якщо немає електроенергії, передбачена система аварійного закривання полотна.

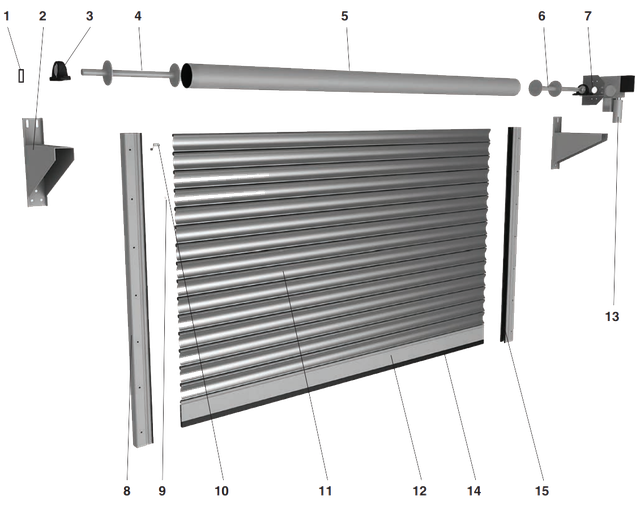

Конструкція



1. Кільце стопорне RN30 (RN40, RN55)

2. Консоль SR425 (SR650)

3. Суппорт з підшипником BS30 (BS40, BS55)

4. Капсула регульована KPU10230 (KPU159, KPU273-55)

5. Вал RV102 (RV159, RV273)

6. Капсула регульована зі шпоном KPU10230S (KPU159S, KPU273S-55)

7. Кронштейн кріплення приводу SR200

8. Напрямний профіль RG95S

9. Заглушка PB14

10. Замок бічний SLE117

11. Профіль (полотно) RHS117P

12. Профіль кінцевий RA120E

13. Привод навальний RV20.12-30 (RV40.15-40, RV55.15-40)

14. Ущільнювач нижній UP4 (UP6)

15. Ущільнювач бічний UP5.

Способи монтажу

Накладной монтаж

Вбудований монтаж

Базова комплектація

Полотно на валу в зборі. Полотно на валу в складі складається з валу з капсулами діаметром 102, 159, 273 мм, нарізання суцільного або перфорованого сталевого, оцинкованого профілю заввишки 117 мм і завтовшки 0,9 мм. Полотно може бути забарвлене в будь-який із доступних для вибору кольорів.



Концевий профіль. Концевий профіль складається з алюмінієвого екструдованого профілю RA120E з товщиною стінки 2,5 мм і нижнього ущільнювача UP4 або UP6 (для встановлення оптосенсорів).

Комплект напрямних профілів. Комплект напрямних профілів складається з двох сталевих напрямних з ущільнювачем. Товщина стінки напрямного профілю 2,5 мм. Напрямні профілі можуть бути пофарбовані в будь-який із доступних для вибору кольорів.



Консоли. Консолі можуть бути двох типорозмірів: 425 або 650 мм. Сталеві, оцинковані.

Електропривод навальний. Електропривод вальний постачається з комплектом кронштейнів і металізаторів для кріплення привода та супорту з підшипником.



Коробка з додатковою комплектацією.

Додаткова комплектація

Зовнішній радіоприймач DHRE-1 для керування автоматикою інших виробників за допомогою пульта DoorHan.



GSM-модуль для приймання сигналу з мобільного телефона та передавання команди керування для запуску електроприводу або шлагбауму.</div>

Пульт Transmitter-4 для дистанційного керування 4 автоматичними пристроями.



Вимикач ключ-кнопка SWM (металевий) Ключ-кнопка SWM для подавання команди керування на блок керування електроприводом за допомогою повороту ключа.

Фотоелементи безпеки Photocell-N, що складаються з інфрачервоного передавача та приймача.



Сигнальна світлодіодна лампа з антеною Lamp-PRO.



Стандартні забарвлення



Додаткові кольори
