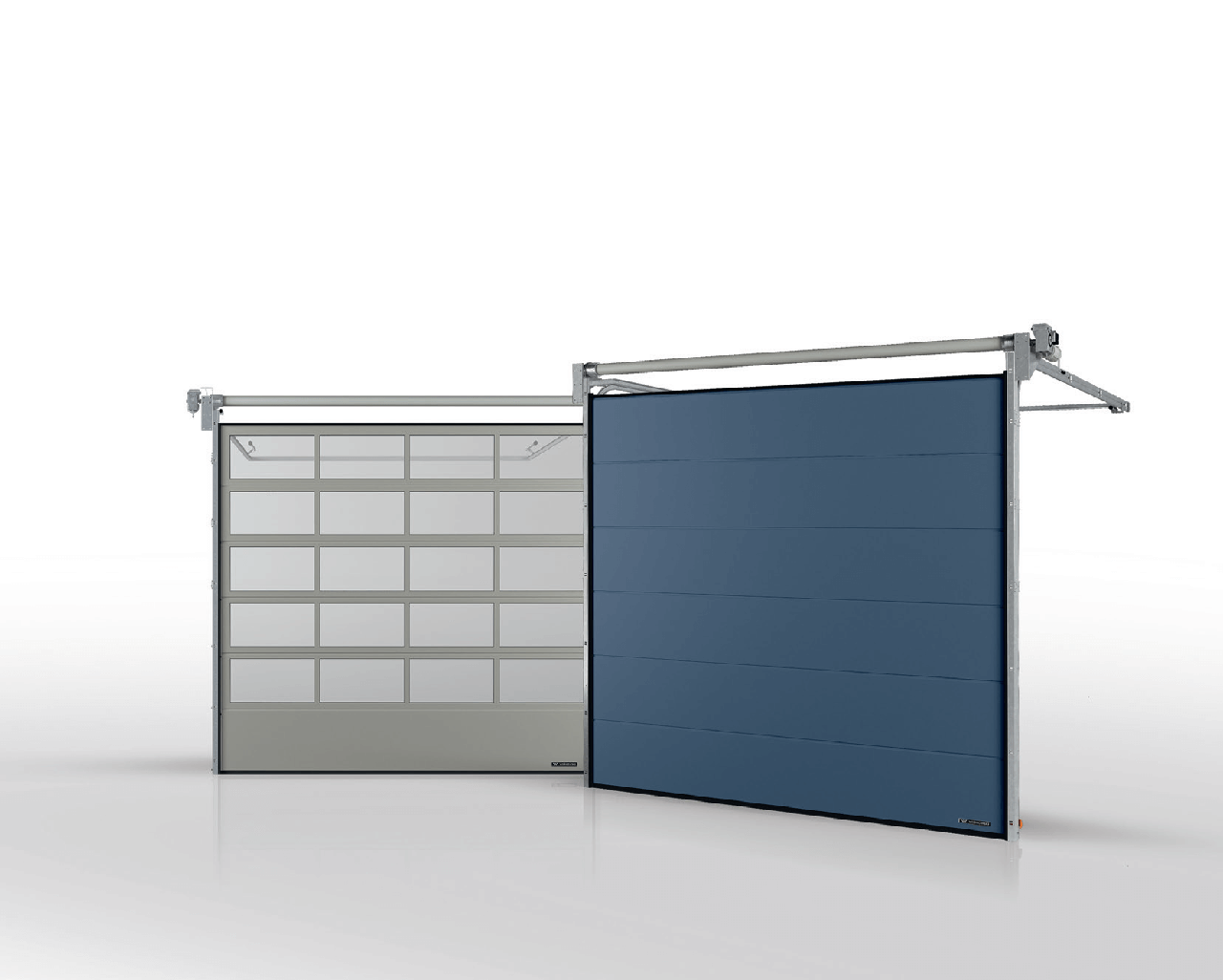

Промислові гаражні ворота Wisniowski MakroPro 100 2.0 4500х4500

Переваги воріт серії MakroPro 100 2.0

Висока безпека



Ресурс 100000 циклів

Функціональність



Просте встановлення

Найкращі умови встановлення

Сучасна привідна система воріт дає змогу їх встановлювати на найвищі перемички. Завдяки великому асортименту різних типів систем напрямних промислові ворота WIŚNIOWSKI можуть бути адаптовані до будь-якого, навіть незвичного приміщення.

Стулка секційних воріт піднімається вертикально вгору відповідно до встановленого типу системи напрямних. Це дає змогу максимально використовувати простір в об'єкті перед воротами.

Конструкційні особливості

Ворота в стандартному виконанні оснащені електроприводом GfA серії SI - цей привід забезпечує комфорт роботи незалежно від габаритів воріт.



100 000 циклів - завдяки заміні традиційних пружин сучасною приводною системою ворота можуть виконати ще більше циклів. За 10 циклів на день це дає 27 років експлуатації!

Дешевше сервісне обслуговування та експлуатація - завдяки відсутності необхідності заміни пружин, змащення або коригування їхнього натягу.



Культура роботи - завдяки використанню спеціальних стабілізаторів, що фіксують електричний привід, ворота працюють тихо і плавно, а привід не передає вібрації.

Напрямні - зроблені з листового металу завтовшки 2 [мм]. Більш товста стінка в поєднанні з відповідним профілем кромки запобігає випаданню напрямних роликів і значним чином сприяє стабілізації системи ведення воріт.



Тихі напрямні ролики - збільшені тримачі напрямних роликів оснащені спеціальними втулками із самозмащувального пластику. Завдяки цьому культура роботи воріт значно покращилася - вони працюють тихіше, також пригнічуються вібрації конструкції.

З'єднання напрямних зі стійками рами - виконані за допомогою гвинтів і монтажних пластин. Завдяки такому рішенню можна регулювати відстань видалення вертикальних напрямних (регулювання на спеціальних отворах). Це дає змогу змінювати лише напрямні. Напрямні разом зі стійками рами збираються на заводі.



Рама - оснащена додатковою стінкою, яка запобігає випадінню бічних ущільнень і додатково підсилює раму.

Подвійні кріпильні отвори - отвори в рамі (спеціальні отвори, в які встановлюються монтажні дюбелі). Це допомагає у разі виникнення проблем під час монтажу (наприклад, у разі потрапляння на арматуру під час свердління отворів).



Запобігання піддяганню воріт - завдяки модифікованій конструкції гальма, що запобігає розриву несучих тросів (гальмо з'єднане із захоплювальним елементом), увесь механізм захисту розміщений усередині конструкції воріт.

Коронні аргументи ефективної теплоізоляції воріт серії MakroPro 100 2.0

Пакет теплоізоляції THERMOSET™ у стандарті!

Теплоізоляція - це капіталовкладення. Герметичні та надійні ворота забезпечать значну економію електроенергії, витрат на технічне обслуговування та часу. MakroPro 2.0 є єдиними промисловими воротами на ринку, які вже в стандартному виконанні мають пакет теплоізоляції THERMOSET™. Це рішення підвищує ізоляцію найбільш чутливих елементів, гарантуючи захист від холоду та спеки. Заощаджені за рахунок хорошої теплоізоляції кошти, ви зможете призначити на прискорення розвитку вашої компанії!

ТЕПЛОІЗОЛЯЦІЯ
Для панелі 40 [мм]

Бічний ущільнювач - теплий, трикамерний, твердо-м'який бічний ущільнювач є дуже сучасним рішенням. З одного боку, завдяки використанню подвійного ущільнювача і чотирикамерної конструкції, він дуже ефективно вирівнює теплові мости, а з іншого - створює безпечну відстань між перемичкою і стулкою воріт.

Верхній ущільнювач - теплий подовжений дволистий верхній ущільнювач забезпечує подвійну герметичність у верхній частині контуру воріт.



Кутовий ущільнювач - рішення, що дає змогу максимально герметизувати верхні кути воріт - місце з'єднання бічних ущільнювачів із верхнім ущільнювачем.

Види тиснення

G – без ребер



W – високі ребра

N – низькі ребра



V – V-гофр

Структура

Woodgrain



Smoothgrain

Sandgrain



Silkline

Стандартні кольори

Помаранчевий RAL 2004 Woodgrain



Червоний RAL 3000 Woodgrain

Синій RAL 5010 Woodgrain



Графітовий RAL 7016 Woodgrain

Коричневий RAL 8014 Woodgrain



Сріблястий RAL 9006 Woodgrain

Темно-сріблястий RAL 9007 Woodgrain



Білий RAL 9016 Woodgrain

Додаткові кольори

Ґрунтуючись на потребах та ідеях окремих клієнтів, які очікують довговічного, естетичного й оригінального зовнішнього вигляду, ми пропонуємо широкий спектр кольорів. Завдяки цьому ми даємо можливість підібрати колір воріт до фасаду, вікон, дверей або елементів оздоблення будівлі.
Для клієнтів, які шукають двері в унікальних кольорах, ми підготували пропозицію з фарбування у понад 200 кольорів із палітри RAL.

Варіанти монтажу

STL - стандартний монтаж

Напрямна призначена для будівель із типовою перемичкою Nmin = 435, 520, 870 [мм].

Для приміщень, де можна використовувати горизонтальні стельові напрямні.

LrH — Низькі напрямні - Задні торсіонні пружини

Колія призначена для будівель із низькою перемичкою Nmin = 150 [мм].

Їх найчастіше використовують у підземних, колективних або багатомісних гаражах.

LH — Низькі напрямні - Задні торсіонні пружини

Колія призначена для будівель із низькою перемичкою Nmin = 220 [мм].

Їх найчастіше використовують у підземних, колективних або багатомісних гаражах.

LHp - Низькі напрямні

Колія призначена для будівель із низькою перемичкою Nmin = 280 [мм].

Їх найчастіше використовують у підземних, колективних або багатомісних гаражах.

ELH — Низькі напрямні - Задні торсіонні пружини

Напрямна призначена для будівель зі штучною перемичкою Nmin = 290 [мм].

Ворота пристосовані для індивідуального заповнення (так звані фасадні ворота).

HL - Високі напрямні

Напрямна призначена для будівель з високою перемичкою Nmin > 600 [мм].

Їх найчастіше використовують у будівлях із зальною структурою.

HLO - Високі напрямні із заниженим валом

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонтних робіт, а також полегшує процес складання Nmin = 1700 [мм].

HLO Dock - Високі напрямні із заниженим валом, призначена для перевантажувальних станцій

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонтних робіт, а також полегшує процес складання Nmin = 1700 [мм].

HL 2x45 – Високі напрямні 2x45О

У цьому посібнику традиційну арку направляючої з кутом 90О замінено на подвійне перепрофілювання 2х45О. Зміщені таким чином напрямні дають змогу встановлювати ворота в місцях, де є перешкоди, наприклад, конструктивні елементи будівлі, вентиляційні, водопровідні або електричні канали.

VL - Вертикальні напрямні

Направляюча призначена для будівель з дуже великою висотою стелі для Nmin = Ho + 650 [мм].

Їх найчастіше застосовують у будівлях із зальною конструкцією, насамперед у будівлях, де немає можливості встановити горизонтальні або похилі стельові напрямні, які заважали б послідовності монтажу або роботі мостових кранів.

VLO - Вертикальні напрямні з опущеним валом

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонту, а також полегшує процес складання Nmin = Ho + 370 [мм].

Док VLO - Вертикальні напрямні з опущеним валом, призначеної для перевантажувальних відсіків

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонтних робіт, а також полегшує процес складання Nmin = Ho + 440 [мм].

STLK - Кутові напрямні

Напрямні для об'єктів із похилою стелею. Напрямні проходять прямо під дахом, завдяки чому простір усередині можна використовувати по максимуму.

Керівництво перемички:

Nmin = 435 [мм] для кутів 5, 10, 15 градусів,

Nmin = 510 [мм] для кутів 20, 25, 30, 35 градусів,

Nmin = 510 [мм] для кутів 40, 45 градусів - за запитом,

Nmin = 555 [мм] для кутів 50, 55, 60 градусів.

HLK - Кутові напрямні

Наведення на об'єкти з похилою стелею. Напрямні проходять прямо під дахом, завдяки чому простір усередині можна використовувати по максимуму.

Керівництво перемички:

Nmin = 435 [мм] для кутів 5, 10, 15, 20, 25, 30, 35, 50, 55, 60 градусів,

Nmin = 435 [мм] для кутів 40, 45 градусів - за запитом.

LHK - Кутові напрямні

Наведення під низьким кутом. Наведення на об'єкти з похилою стелею.

Напрямні проходять прямо під дахом, завдяки чому простір усередині можна використовувати по максимуму. Пружини кручення на кінцях напрямних.

Nmin = 210 [мм] для кутів 5, 10, 15 градусів.

Додаткові опції

ВХІДНІ ДВЕРІ

• Максимальні розміри воріт, у яких можна використовувати хвіртку, становлять So x Ho ≤ 5500 x 6000 [мм].
• Мінімальні розміри воріт, у яких можна використовувати хвіртку, становлять 2000 x 2100 [мм] (So x Ho).
• Стандартна ширина проходу у світлі 850 [мм], висота проходу у світлі може бути від 1800 [мм] до 1980 [мм] залежно від висоти дверей і використовуваних панелей.
• Максимальні розміри вільного проходу 950 x 2000 [мм].
• Ворота з хвірткою та електроприводом мають датчик відкриття хвіртки.
• Двері відчиняються назовні вправо або вліво.
• Дверна фурнітура стандартно виконана в кольорі натурального алюмінію. За бажанням фурнітуру можна зробити будь-якого кольору.
• Хвіртка стандартно монтується посередині ширини стулки воріт. Є можливість зрушити двері відносно центру воріт.
• Ворота оснащені обмежувачем відкривання хвіртки. Він дає змогу відкривати хвіртку на кут 105 градусів.
• Опціонально двері можуть бути обладнані додатковим замком, дотягувачем, електрозамком із бездротовою кодовою клавіатурою, циліндром класу С або замком "антипаніка".

Вхідні двері

Стандартно двері мають висоту порога 100 [мм] (включно з прокладкою 40 [мм]). Опціонально низький поріг висотою 21 [мм] з ущільнювачем. Доступно для дверей з So x Ho ≤ 5500 x 6000 [мм].



Низький поріг у хвіртці

Низький поріг з алюмінієвого профілю висотою 21 [мм] мінімізує перешкоди в проході. Пропонується у дверях з So x Ho ≤ 4500 x 6000 [мм].

Вікна

Тип B-1

Виготовлений із подвійного прозорого акрилового скла. Зовнішня і внутрішня рама чорного кольору. Зовнішня/внутрішня рама з АБС. Зовнішній розмір рами 610x200 [мм]. Світлопропускання 86%.

Тип B-3 овальный

Виготовлений з подвійного прозорого акрилового скла, поверхня рами гладка. Зовнішня і внутрішня рама чорного кольору. Зовнішня/внутрішня рама з АБС. Зовнішній розмір рами 667x347 [мм]. Світлопропускання 86%.



Тип A-3

Виготовлений з подвійного прозорого акрилового скла, поверхня рами гладка. Зовнішня і внутрішня рама чорного кольору. Зовнішня/внутрішня рама з АБС. Зовнішній розмір рами 643x337 [мм]. світлопропускання. 86%.

Скло

Застосування: для подвійного скління алюмінієвих панелей і візуального скління.

Без подряпин

Скло вкрите спеціальним покриттям, що підвищує його міцність, має дуже хорошу стійкість до подряпин і сонячного світла порівняно зі стандартним склінням.



Сатин

Молочне скло. Подвійне скління з непрозорого зовні та прозорого зсередини. Світлопропускання 78%.

Скло R

Непрозорі (так звані заморожені), подвійні складові з прозорим склом зсередини. Світлопропускання 77 - 79%.



Сірий

Прозоре скло з ніжним коричневим відтінком. Подвійний композитний з прозорим склом зсередини, незабарвленим зсередини. Світлопропускання 51%.
