Платформи рівні з поворотним апареллю Alutech SL
Доклевелер — платформи з поворотним апареллю
Урачувальна платформа з поворотним апареллю — надійне й ефективне рішення для оптимізації робіт із навантаження та розвантаження транспорту. Гідравлічна платформа проста та зручна в експлуатації. Після стикування автомобіля з перевантажувальним терміналом оператор запускає платформу — відбувається її підіймання, поворот апарелі та опускання на кузов автомобіля. У цьому положенні платформа плавно йде за рухами автомобіля вгору та вниз під час проїзду навантажувача.
ALUTECH SL ПЛАТФОРМА З ПОВОВАНОЮ АППАРІЛЬЮ
Електрогідравлічна урівнювальна платформа з поворотним апареллю ALUTECH серії SL компенсує перепад висот між підлогою вантажного транспортного засобу та рівнем рампи склада, забезпечуючи безперешкодний заїзд вантажної техніки та доступ персоналу під час процесу навантаження-розвантаження.
- Динамічне навантаження 6 тонн
- 2 основні підіймальні циліндри платформи
- Покриття двокомпонентною фарбою з попереднім дроберструминним обробленням
- Відповідність вимогам EN 1398, ГОСТам РФ, РБ і України
- Широкий розмірний ряд і наявність різних моделей
- Стиснуті терміни постачання

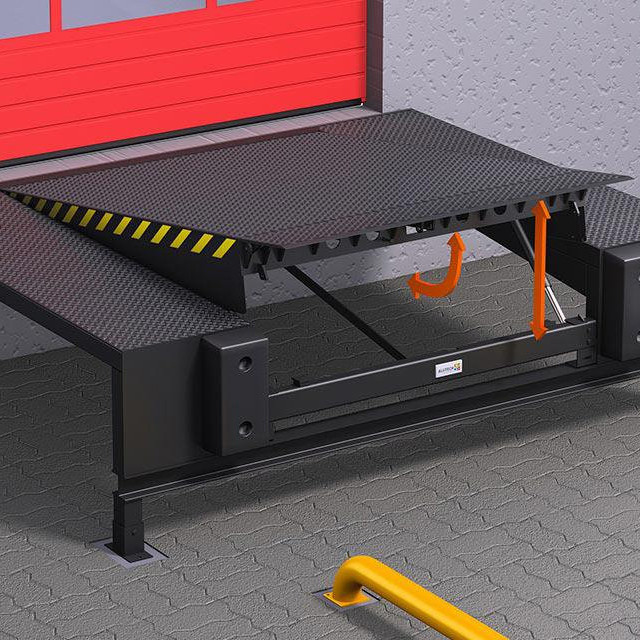

Принцип роботи урівнювальної платформи Alutech SL
Особливості конструкції
- Платформа витримує до 60 кН або 6 тонн динамічного навантаження.
- Поздовжнє посилення верхнього листа платформи сталевими ребрами жорсткості забезпечує захист від утворення накатів і хвилястостей незалежно від типу коліс навантажувача.
- Два основні підіймальні циліндри платформи в стандартній комплектації захищають конструкцію від перекосу в разі передчасного від'їзду вантажівки.
- Покриття двокомпонентною фарбою з попередньою дроберструминою обробкою гарантують надійний захист від корозії.
- Болтове кріплення опорної балки платформи без застосування зварювання спрощує заміну цього елемента на об'єкті під час ушкодження.
- Широкий розмірний ряд і наявність різних моделей (безрамна, під зварювання, під бетонування, боксова) дають змогу адаптувати платформу під усі типи наявних приятків.
- Платформа серії SL відповідає вимогам європейських норм безпеки EN 1398, ГОСТам РФ, РБ і України, що підтверджено наявністю сертифікатів.
Гідравлічна система
Гідравлічна система платформи від надійних постачальників забезпечує справну роботу обладнання незалежно від інтенсивності експлуатації.
Керування
До стандартного комплекту постачання входить блок керування платформою CUL01 400B.
Системи безпеки
- Аварійне блокування гідроциліндрів.
- Блокування гідравліки під час вимкнення живлення.
- Попередньо маркування чорно- жовтими смугами.
- Опора для проведення сервісних робіт.
Технічні характеристики
- Динамічне навантаження (EN 1398)... 60 kH
- Довжина поворотної апарелі... 400 мм
- Товщина сталевого листа платформи... 6/8 мм
- Товщина сталевого листа апарелі... 12/14 мм
- Поверхня пофарбована в.... RAL 9005 (чорний)
- Електроживлення... 3 N~ 400 В / 50 Гц / 16 A
- Клас захисту... IP 54
- Потужність двигуна... max 0,75 кВт
Додаткові опції
- Фарбування в будь-який колір за каталогом RAL.
- Поворотна аппарель зі скосами або з бічними сегментами (2 Ч 125 мм) для обслуговування вузьких транспортних засобів.
- Низькотемпературна олива до -40 °C для надійної експлуатації обладнання в жорстких кліматичних умовах.

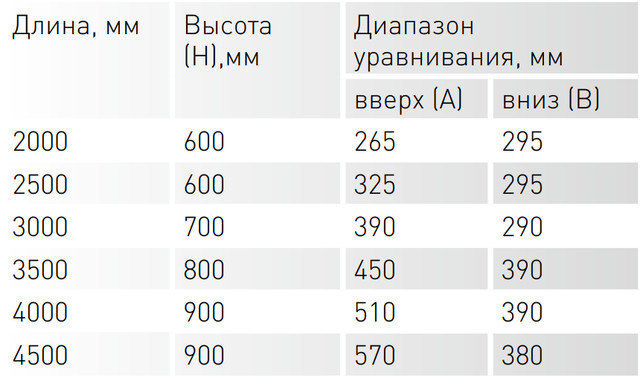

Закаблуки розміри платформи
Заказана ширина платформи 1750, 2000, 2250 мм.
Максимальний нахил становить 12,5% відповідно до EN 1398.

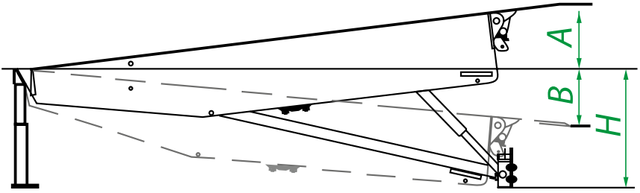

Конструкція урівнювальної платформи Alutech SL
Особливості доклевелерів Alutech SL
АБСОЛЮТНА БЕЗПЕКА
У стандартному виконанні платформа SL має два підіймальні гідравлічних циліндри, обладнані клапанами автоматичного блокування. Ці циліндри гарантують високу стійкість платформи в разі передчасного від'їзду вантажівки. Додатковий елемент безпеки в платформі SL — підсилюючий потяг. У разі передчасного від'їзду вантажівки, що підсилює потяг, переносить частину навантаження з опорної балки на задню частину прияму.
НАДІЙНА ГІДРАВЛЕННЯ
У базовій комплектації платформи постачаються з гідравлічною оливою, яка розрахована на використання за температури довкілля до -15 °C. Для регіонів із холодним кліматом можлива заправка гідравлічної системи низькотемпературною оливою, що дає змогу експлуатувати платформи в найсуворіших умовах за температури до -40 °C.
МІЦНІСТЬ І НАДІЙНІСТЬ
Для виготовлення платформи використовуються листи з сочевим рифленням, виготовлені згідно зі сталлю марки С3сп, аналога сталі S235 EN за класифікацією європейського союзу. Товщина основного листа 6 міліметрів у місці без рифлення й 8 мм разом із рифленням. Товщина листа апарелі 12 і 14 мм відповідно. Для надання додаткової міцності підіймальна частина посилюється поздовжніми ребрами жорсткості. Таке рішення дає змогу платформі витримувати динамічне навантаження до 6 тонн.
РОЗШИРЕНА ГАРАНТІЯ
Попереднє дробезтруминне оброблення й фарбування двокомпонентною емаллю забезпечують високу стійкість платформи до корозії. На рівні платформи Alutech надається розширена гарантія від наскрізної корозії терміном 10 років!
ШИРОКИЙ ВЫБОР
Наявність різних моделей платформи та розширена гама стандартних кольорів дають змогу підібрати оптимальне рішення залежно від етапу будівництва об'єкта й індивідуальних побажань замовника.
