Платформи урівнювальні з висувною аппареллю Alutech TL
Доклевелер — платформи з висувною телескопічною аппареллю

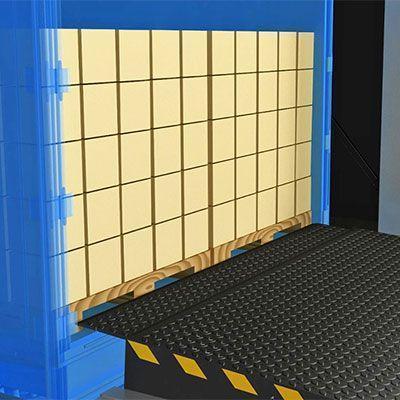

Урачувальна платформа з телескопічною апареллю — найзручніше рішення для перевантажувального термінала. Телескопічний механізм дає змогу регулювати висування апарелі та забезпечує її точне розташування на кузові вантажівки, що необхідно за максимального завантаження автомобіля. Оператор сам визначає глибину входження апарелі в кузов автомобіля, що унеможливлює ризик пошкодження вантажу.
ALUTECH TL ПЛАТФОРМА З ВИТВІЖНОЮ АППАРЕллю
Електрогідравлічна урівнювальна платформа з висувною аппареллю ALUTECH серії TL — найзручніше рішення для перевантажувального термінала. Телескопічний механізм дає змогу регулювати висування апарелі з огляду на ступінь завантаження автомобіля та забезпечує її точне розташування на кузові вантажівки.
- Динамічне навантаження 6 тонн;
- 2 основні підіймальні циліндри платформи;
- Покриття двокомпонентною фарбою з попереднім дроберструминним обробленням;
- Відповідність вимогам EN 1398, ГОСТам РФ, РБ і України;
- Широкий розмірний ряд і наявність різних моделей;
- Збільшена висувна аппарель до 1000 мм (опціонально);
- Стиснуті терміни постачання.
Принцип роботи урівнювальної платформи Alutech TL
Особливості конструкції
- Платформа витримує до 60 кН або 6 тонн динамічного навантаження.
- Поздовжнє посилення верхнього листа платформи сталевими ребрами жорсткості забезпечує захист від утворення накатів і хвилястостей незалежно від типу коліс навантажувача.
- Два основні підіймальні циліндри платформи в стандартній комплектації захищають конструкцію від перекосу в разі передчасного від'їзду вантажівки.
- Збільшена довжина висувної апарелі до 500 мм (стандарт) і 1000 мм (опція) дає змогу компенсувати більшу відстань між рамою склада та автомобілем.
- Покриття двокомпонентною фарбою з попередньою дроберструминою обробкою гарантують надійний захист від корозії.
- Широкий розмірний ряд і наявність різних моделей (безрамна, під зварювання, під бетонування, боксова) дають змогу адаптувати плат-форму під усі типи наявних приямок.
- Платформа серії TL відповідає вимогам європейських норм безпеки EN 1398, ГОСТам РФ, РБ і України, що підтверджено наявністю сертифікатів.
Гідравлічна система
Гідравлічна система платформи від надійних постачальників забезпечує справну роботу обладнання незалежно від інтенсивності експлуатації.
Керування
До стандартного комплекту постачання входить блок керування платформою CUL11 400B.
Системи безпеки
- Аварійне блокування гідроциліндрів.
- Блокування гідравліки під час вимкнення живлення.
- Попередньо маркування чорно- жовтими смугами.
- Опора для проведення сервісних робіт.
Технічні характеристики
- Динамічне навантаження (EN 1398).... 60 kH
- Довжина висувної апарелі... 500 мм
- Товщина сталевого листа платформи... 8 / 10 мм
- Товщина сталевого листа апарелі... 12/14 мм
- Стандартний колір... RAL 9005 (чорний)
- Електроживлення... 3 N~ 400 В / 50 Гц / 16 A
- Клас захисту... IP 54
- Потужність двигуна.... max 1,5 кВт
Додаткові опції
- Фарбування в будь-який колір за каталогом RAL.
- Висувна аппарель зі скосами (2 Ч 125 мм) або з бічними сегментами (2 Ч 140 мм) для обслуговування вузьких транспортних засобів.
- Висувна аппарель 1000 мм.
- Низькотемпературна олива до -40 °C для надійної експлуатації обладнання в жорстких кліматичних умовах.

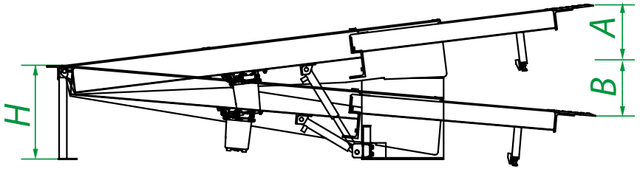

Закаблуки розміри платформи
Заказана ширина платформи 1750, 2000, 2250, 2400 мм.
Максимальний нахил становить 12,5% відповідно до EN 1398.
Конструкція урівнювальної платформи Alutech TL
Особливості доклевелерів Alutech TL
ГАРАНТОВАНА БЕЗПЕКА
Продумана конструкція платформи Alutech TL гарантує максимальну безпеку. У стандартному виготовленні платформа TL має два підіймальні гідравлічних циліндри, обладнані клапанами автоматичного блокування. Ці циліндри гарантують високу стійкість платформи в разі передчасного від'їзду вантажівки.
НАДІЙНА ГІДРАВЛЕННЯ
У базовій комплектації платформи постачаються з гідравлічною оливою, яка розрахована на використання за температури довкілля до -15 °C. Для регіонів із холодним кліматом можлива заправка гідравлічної системи низькотемпературною оливою, що дає змогу експлуатувати платформи в найсуворіших умовах за температури до -40 °C.
МІЦНІСТЬ І НАДІЙНІСТЬ
Для виготовлення платформи використовуються листи з сочевим рифленням, виготовлені згідно зі сталлю марки С3сп, аналога сталі S235 EN за класифікацією європейського союзу. Товщина основного листа 6 міліметрів у місці без рифлення й 8 мм разом із рифленням. Товщина листа апарелі 12 і 14 мм відповідно. Для надання додаткової міцності підіймальна частина посилюється поздовжніми ребрами жорсткості. Таке рішення дає змогу платформі витримувати динамічне навантаження до 6 тонн.
РОЗШИРЕНА ГАРАНТІЯ
Попереднє дробезтруминне оброблення й фарбування двокомпонентною емаллю забезпечують високу стійкість платформи до корозії. На рівні платформи Alutech надається розширена гарантія від наскрізної корозії терміном 10 років!
ШИРОКИЙ ВЫБОР
Наявність різних моделей платформи та розширена гама стандартних кольорів дають змогу підібрати оптимальне рішення залежно від етапу будівництва об'єкта й індивідуальних побажань замовника.
ВИСОКА ЕНЕРГОЕФЕКТИВНІСТЬ
Метрова апарель дає змогу встановити платформу за секційними воротами, що унеможливлює теплообмін між приміщенням і вулицею у разі закритих воротах і дає змогу неабияк підвищити енегроефективність перевантажувального поста. Платформа Alutech TL ідеальне рішення для об'єктів із жорсткими вимогами до температурного режиму та регіонів із холодним кліматом.
