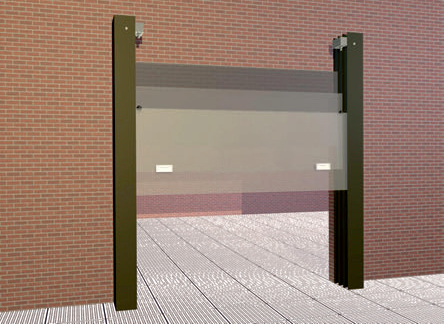

Протипожежні вертикально-відкотяні тристулкові ворота Alutech FireMarc-O

ПРОТИВОЖУВАЛЬНІ ВОРТА ALUTECH

ПРОТИВОПОВАНІ ВОРОТУ — НАДІЙНА ЗАХИСТ

Протипожежні ворота FireMarc відповідають європейським стандартам безпеки, що підтверджується відповідними сертифікатами, отриманими за результатами випробувань у спеціалізованих акредитованих лабораторіях.

ВЕРТИКАЛЬНО-ОТКАТНІ 3-СТВОРЯНІ ПРОТИВОПОВАНІ ВОРОТУ

Обов'язковою умовою для встановлення вертикально-відкотних воріт є наявність простору вище отвору. Вони є альтернативою для відкатних і зустрічних відкатних воріт, завдяки тому, що немає потреби в просторі з обох боків отвору.

Структура

• Полотно коміра виготовлене зі зміненої й ущільненої мінеральної вати всередині посилене сталевими стрижнями. Поверхня полотна воріт покрита листовим металом і доступна в стандартних кольорах: RAL 7035 RAL 9010. Опціонально полотно воріт може бути забарвлене в будь-який інший колір за каталогом RAL.
• Завдяки запатентованій конструкції, ворота мають високі параметри міцності та вогнестійкості.
• Створки воріт підвішені на тросах (котушки зазвичай монтуються на стінах). Сталевий трос з'єднує стулку воріт із противагою, які можуть бути прикріплені з однієї або обох боків воріт або перед шинами. Всі ворота обладнані електромагнітним тримачем.
• У воротах можуть встановлюватися евакуаційні двері без порога зі звичайною ручкою або ручкою із системою «Антитанік».

Принцип роботи

• Створки воріт закриваються під власною вагою. Швидкість закриття регулюється противагою. Утримувати ворота у відкритому положенні дає змогу під'єднаний до релейної станції електромагнітний тримач. У разі пожежі релейна станція зупиняє дію електромагнітного тримача, у такий спосіб ворота закривають прохід між зонами вогню. Відкриття воріт відбувається в ручну (стандартно) або автоматично за допомогою електропривода.
• Комір так само доступний у противзоровій версії «Йох».

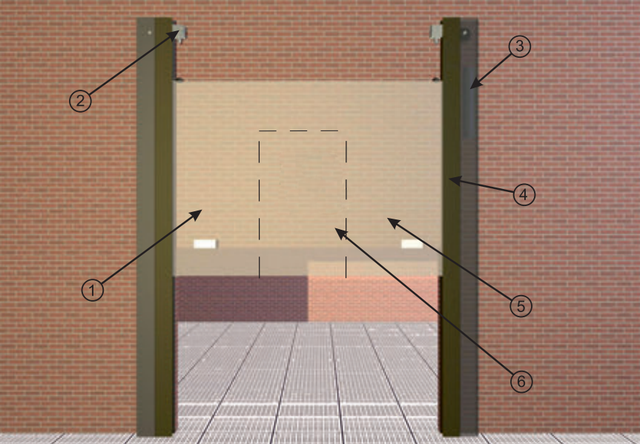

КОНСТРУКЦИЯ ВОРОТ


1. Противага.

2. Кріплення.

3. Роликовий візок.

4. Робоча рейка.

5. Електромагнітний тримач.

6. Полотно коміра.

7. Виготовлювальна кишеня.

8. Напрямний ролик.

9. Ручка.

10. Двері.



УСЛІЕННЯ ЗАСТРОЇВКИ


Виготовлення воріт без обмеження за розмірами

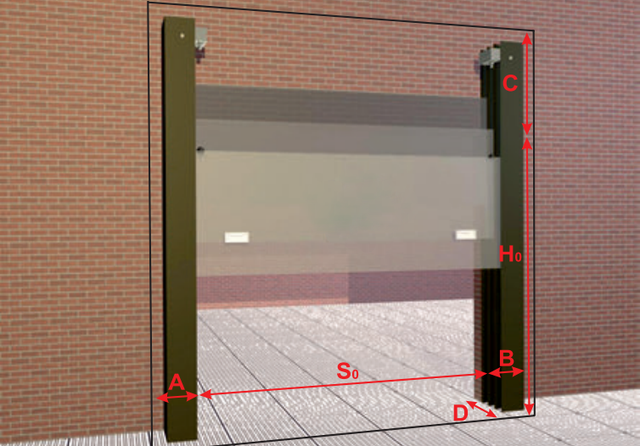

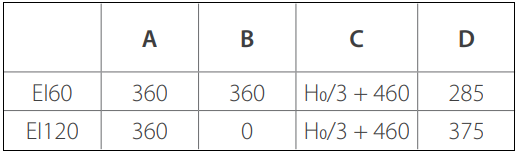

So — ширина отвору;

Але – висота отвору;

А — противага;

В — мін. простір із лівого боку*;

З — мін. простір із правого боку*;

D — мін. простір над отвором*;

E — глибина воріт.

* У зв'язку з постійним розвитком продукту компанія залишає за собою право вносити зміни.
