Сталеві рулонні ворота з вальним електроприводом із перфорованого профілю DoorHan RHS117P

СТАЛЬНІ РОЛОННІ ВОРОТА З ВАЛЬНИМ ЕЛЕКТРОПРИВОДОМ З ПРОФІЛЯ RHS117P

Рулонні ворота DoorHan RHS117P

Компанія DoorHan пропонує рулонні ворота, які відповідають російським і європейським нормам якості та безпеки, а також адаптовані для експлуатації в різних кліматичних умовах. Рулонні ворота з навальним приводом встановлюються на гаражні отвори, складські приміщення й промислові об'єкти, можуть перекривати великі прорізи завширшки до 11,8 м. Усі комплектуючі для рулонних воріт DoorHan випускаються на сучасних автоматизованих лініях із застосуванням обладнання провідних світових виробників. Всі металеві деталі оцинковані або пофарбовані, що забезпечує стійкість до корозії та негативного впливу агресивних середовищ, продовжує термін експлуатації ролет. Надійність конструкції рулонних воріт DoorHan, безпека їхньої експлуатації та відповідність російським стандартам підтверджені сертифікатами.

ЗОНА ЗАСТОСУВАННЯ

В'єтнамні та гаражні прорізи.



Складські та промислові отвори.

ПЕРЕВАГИ





ПРОФІЛІ ЗГОТАВЛЮЮЮЮТЬ

З ХОЛОДНОКАТНОЇ ОЦІНКОВАНОЇ СТАЛІ





ВСЕ ЕЛЕМЕНТИ КОНСТРУКЦІЇ РОЗВАГУ

НА ДОВКОВИЙ СРОК СЛУЖУ, ШВИДКЕ 18000 ЦІКЛОВ





КОНСТРУКЦИЯ ОБЛАДАЕТ

КЛАСОМ ВЗЛОМОСТІЙКОСТИ Р4-Р5 І ПОЖАРОБОЗОПІСНОСТІ К0





ГОТОВІ ВИРОБУ

СКЛАДУЄТЬСЯ В НАДІЙНОМУ ПАКОВЦІ.

БАЗОВАНА КОМПЛЕКТАЦІЯ

Полотно на валу в зборі. Полотно на валу в складі складається з валу з капсулами діаметром 102, 159, 273 мм, нарізання суцільного або перфорованого сталевого, оцинкованого профілю заввишки 117 мм і завтовшки 0,9 мм. Полотно може бути забарвлене в будь-який із доступних для вибору кольорів.



Концевий профіль. Концевий профіль складається з алюмінієвого екструдованого профілю RA120E з товщиною стінки 2,5 мм і нижнього ущільнювача UP4 або UP6 (для встановлення оптосенсорів).

Комплект напрямних профілів. Комплект напрямних профілів складається з двох сталевих напрямних з ущільнювачем. Товщина стінки напрямного профілю 2,5 мм. Напрямні профілі можуть бути пофарбовані в будь-який із доступних для вибору кольорів.



Консоли. Консолі можуть бути двох типорозмірів: 425 або 650 мм. Сталеві, оцинковані.

Електропривод навальний. Електропривод вальний постачається з комплектом кронштейнів і металізаторів для кріплення привода та супорту з підшипником.



Коробка з додатковою комплектацією.

ДОДАТКОВА КОМПЛЕКТАЦІЯ

Зовнішній радіоприймач DHRE-1 для керування автоматикою інших виробників за допомогою пульта DoorHan.



GSM-модуль для приймання сигналу з мобільного телефона та передавання команди керування для запуску електроприводу або шлагбауму.

Пульт Transmitter-4 для дистанційного керування 4 автоматичними пристроями.



Вимикач ключ-кнопка SWM (металевий) Ключ-кнопка SWM для подавання команди керування на блок керування електроприводом за допомогою повороту ключа.

Фотоелементи безпеки Photocell-N, що складаються з інфрачервоного передавача та приймача.



Сигнальна світлодіодна лампа з антеною Lamp-PRO.

ДИЗАЙН

СТАЛЬНИЙ ПРОФІЛЬ

Профіль RHS117P

СТАНДАРТНІ КВІТИ

Нефарбований (оцинкований).

Білий.



Коричневий.

Бежевий.



Зелений.

Синій.



Бордовий.

Сріблястий.



Сірий.

ДОДАТКОВІ КОЛІРИ

Жовтий нарцис (RAL 1007).



Слонова кістка (RAL 1015).

Жовтий шафран (RAL 1017).



Сірий бежевий (RAL 1019).

Червоний рубін (RAL 3004).



Червоний насичений (RAL 3020).

Синя сталь (RAL 5011).



Зелена ялина (RAL 6009).

Сірий антрацит (RAL 7016).



Сірий графіт (RAL 7035).

Коричневий шоколад (RAL 8017).



Сіро-коричневий (RAL 8019).

ТАБЛИЦЯ РОЗМІРУВІВ

РОЗМІРИ ПРОЕМА

КОНСТРУКЦИЯ

1. Кільце стопорне RN30, RN40, RN55;

2. Консоль SR425, SR650;

3. Суппорт із підшипником BS30, BS40, BS55;

4. Капсула регульована KPU10230, KPU159, KPU273-55;

5. Вал RV102, RV159m, RV273m-55;

6. Капсула регульована зі шпонкою KPU10230S. KPU159S, KPU273S-55;

7. Кронштейн кріплення приводу SR200;

8. Напрямний профіль RG95S;

9. Заглушка PB14;

10. Замок бічний SLE117;

11. Профіль (полотно) RHS117, RHS117P;

12. Профіль кінцевий RA120E;

13. Привод вальний;

14. Ущільнювач нижній UP4, UP6;

15. Ущільнювач бічний UP5.

СПОСОБ МОНТАЖА

Накладний монтаж.

Для накладного монтажу не потрібна трудомістка підготовка отвору, тільки необхідні розміри пристінків (від 500 мм) і припливи (від 650 мм). Під час накладного типу монтажу рулонних воріт вал із роликовим полотном і консолі з вальним елетроприводом встановлюють над прорізом, а напрямні профілі — з обох боків від нього. Закриті рулонні ворота водночас повністю перекривають пром і розміщені практично врівень із поверхнею стін.

ПІДГОТОВКА СТРУЧНОГО ОБ'ЄКТА

Параметри виміру для накладного монтажу: H — висота отвору (max), мм B — ширина отвору (max), мм h1 — висота приточування (min), мм b1 і b2 — праве та ліве бічні відстані (min), мм

Для зняття вимірювань необхідно використовувати рулетку та будівельний рівень, або елетронні вимірювальні прилади. Замір кожного параметра рекомендується проводити мінімум у трьох точках.

ТРЕБУВАННЯ ДО СТРИБНОЮ ОБ'ЄКТУ

Підготовані отвори мають відповідати таким вимогам: прорізи мають мати прямокутну форму; поверхня площин прорізу має бути рівною та гладкою, без напливів штукатурного розчину та тріщин; стіна має бути монолітною, без порожньої (бетон, метал, повнотіла цегла); якщо цегла порожниста, рекомендується коригувати проєм металевим куточком; внутрішні та зовнішні площини стін у місцях примикання конструкцій мають бути рівними, без виступів і западин; відхилення робочих поверхонь від вертикалі та горизонталі не мають перевищувати 1,5 мм на метр, але не більш ніж 5 мм, різність діагоналей — не більш ніж 5 мм.

СТАНДАРТНІ КОНСТРУКТИВНІ РЕШЕННЯ

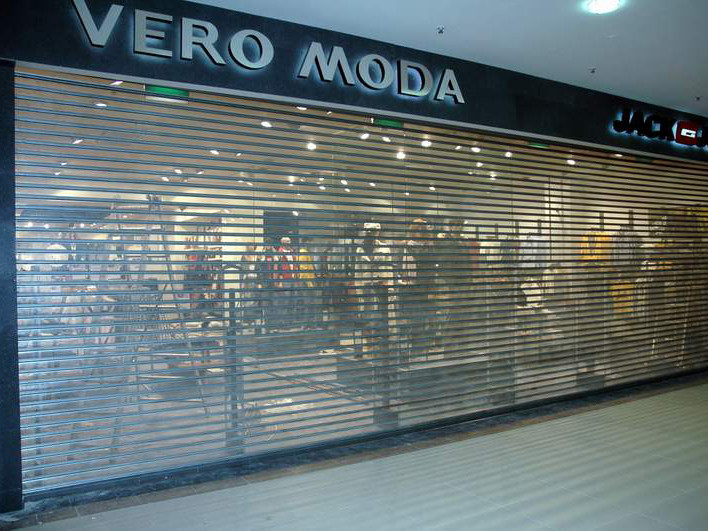

Сталеві рулонні ворота з полотном із перфорованого профілю RHS117P.



Рулонні ворота з комбінованим полотном із суцільного та перфорованого сталевого профілю.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ВІДЕО
