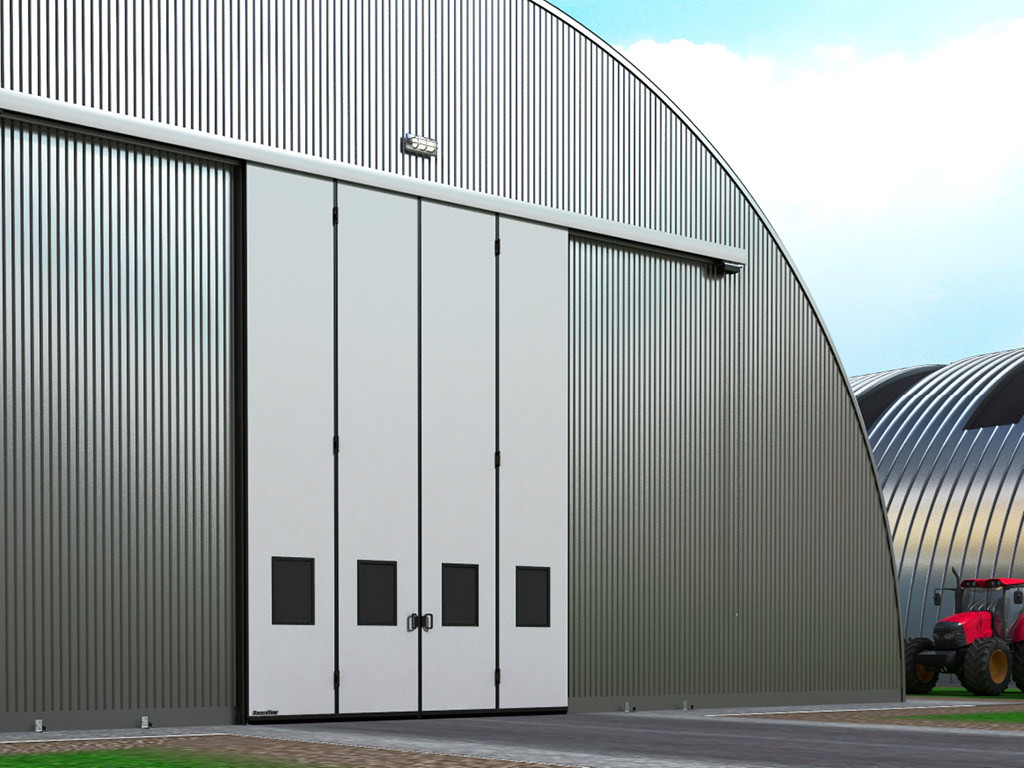

Промислові ворота DoorHan відкатного типу без нижньої направляючої

ВІДКАТНІ ВОРОТА БЕЗ НИЖНЬОЇ НАПРАВЛЯЮЧОЇ

Промислові відкатні ворота

Ворота призначені для установки в приміщеннях промислового призначення, де потрібно перекрити великі (ширина — від 2 000 до 9 000 мм, висота — від 2 000 до 6 000 мм) за розміром отвори. Ідеальний варіант для перекриття отворів в автомобільних салонах та інших будівлях із заскленими фасадами.

Принцип роботи:

зсув полотна воріт при відкритті отвору, в залежності від специфіки приміщення, можливий вліво, вправо або в обидві сторони.

Переваги:

простота і надійність експлуатації за рахунок використання в конструкції мінімальної кількості рухомих елементів.

Особливості конструкції:

виготовлені без нижньої направляючої для об'єктів, де пред'являються особливі вимоги до рівня підлоги; товщина панелі 55 мм.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ



КОНСТРУКЦІЯ СЕНДВІЧ-ПАНЕЛІ



Сендвіч-панелі для виготовлення полотна воріт складаються із сталевих листів, утеплювача (пінополіуретану) та інтегрованого несучого профілю. У профіль сендвіч-панелі встановлюються петлі, по всьому периметру — багатокамерна гумове ущільнення, стійке до ультрафіолетового випромінювання, низьких температур і вологи. Використання інтегрованого несучого профілю дозволяє закріпити і при необхідності пересунути петлю по всій висоті стулок, а також зробити їх конструкцію більш жорсткою і міцною.

Захисна плівка — 0,05 мм

Цинк — 275 мг/м2

Сталевий лист — 0,7 мм

Цинк — 275 мг/м2

Епоксидний грунт — 5 мкм.



ДОПУСТИМІ ПАРАМЕТРИ ОТВОРУ



Відкатні ворота без нижньої направляючої:

М, висота отвору — від 2000 до 6000 мм.

В, ширина отвору — від 2000 до 9000 мм

h, одвірок (відстань від верху отвору до стелі — не менше 150 мм.

b1 і b2, відстань від краю отвору до бічної внутрішньої стіни від 1000 до 9000 мм

СИСТЕМА УЩІЛЬНЮВАЧІВ

Гумовий ущільнювач шиповой.



Щітковий ущільнювач.

Гумовий ущільнювач кінцевий.



Щітковий ущільнювач (по периметру отвору).

КОРОБ

Короби захищають балку і стійки від несприятливих впливів, тим самим збільшуючи термін служби воріт. Короби забарвлюються в колір полотна воріт.

Захисний короб стійки.



Захисний короб балки.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ ВІДКАТНИХ ВОРІТ БЕЗ НИЖНЬОЇ НАПРАВЛЯЮЧОЇ

1. Несуча Балка; 2. Обмежувач ходу; 3. Пластина із зірочкою; 4. Захисний короб; 5. Петля; 6. Кронштейн кріплення приводу, роликова опора;
7. Нижній напрямний ролик; 8. Гумовий ущільнювач шиповой; 9. Гумовий ущільнювач кінцевий; 10. Засувка вертикальна ригельна; 11. Сталева Ручка; 12. Профіль окантовки воріт.

Кронштейн кріплення приводу, роликова опора.



Нижній напрямний ролик.

Засувка вертикальна ригельна.



Пластина із зірочкою і ланцюгом.

БАЗОВА КОМПЛЕКТАЦІЯ

Полотно поставляється в зборі (сталеві сендвіч-панелі, завіси, ролики, гумові ущільнювачі, підсилювальні пластини).



Сталева верхня напрямна.

Центральний уловлювач (поставляється у разі двостороннього відкриття).



Ручка.

Засувки ригельні.



Щітковий ущільнювач знизу полотна воріт.

Нижній і верхній алюмінієвий профіль полотна воріт з щітковим ущільнювачем.



Універсальний комплект кріпильних елементів.

ДИЗАЙН

КОЛЬОРИ І ТИП ПОВЕРХНІ ПАНЕЛЕЙ

За вашим бажанням можливе фарбування панелей в будь-який колір згідно міжнародної RAL-карті. При виведенні на друк кольори можуть бути перекручені, користуйтеся оригінальної RAL-картою.

ДОДАТКОВА КОМПЛЕКТАЦІЯ

ХВІРТКА

Встановлюється в панель складних і воріт для забезпечення додаткового доступу в приміщення при закритих воротах, що полегшує їх використання і зберігає тепло в приміщенні. Хвіртка окантовывается стійким до корозії алюмінієвим профілем чорного кольору, для контролю доступу оснащується механічним замком. Додатково хвіртку можна оснастити вбудованим доводчиком.


Розміри: висота — 2100 мм; ширина — від 800 до 900 мм.

Механічний замок.



Вбудований доводчик.

ВІКНА

В полотно складних та відкатних воріт можна встановити вікна прямокутної форми. За рахунок відсутності «містка холоду» зовнішнього і внутрішнього алюмінієвих профілів вікно не промерзає у зимовий період. Для виготовлення вікон використовується оргскло TD65-80 % і стільниковий панель TD65-54 %. Для додаткової герметизації по контуру встановлюється ущільнювач.

Розміри: 625 × 500, 625 × 1000, 625 × 1500, 625 × 2000 мм.

Вікно з стільникового панеллю в алюмінієвій рамі.



Вікно з оргсклом в алюмінієвій рамі.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
