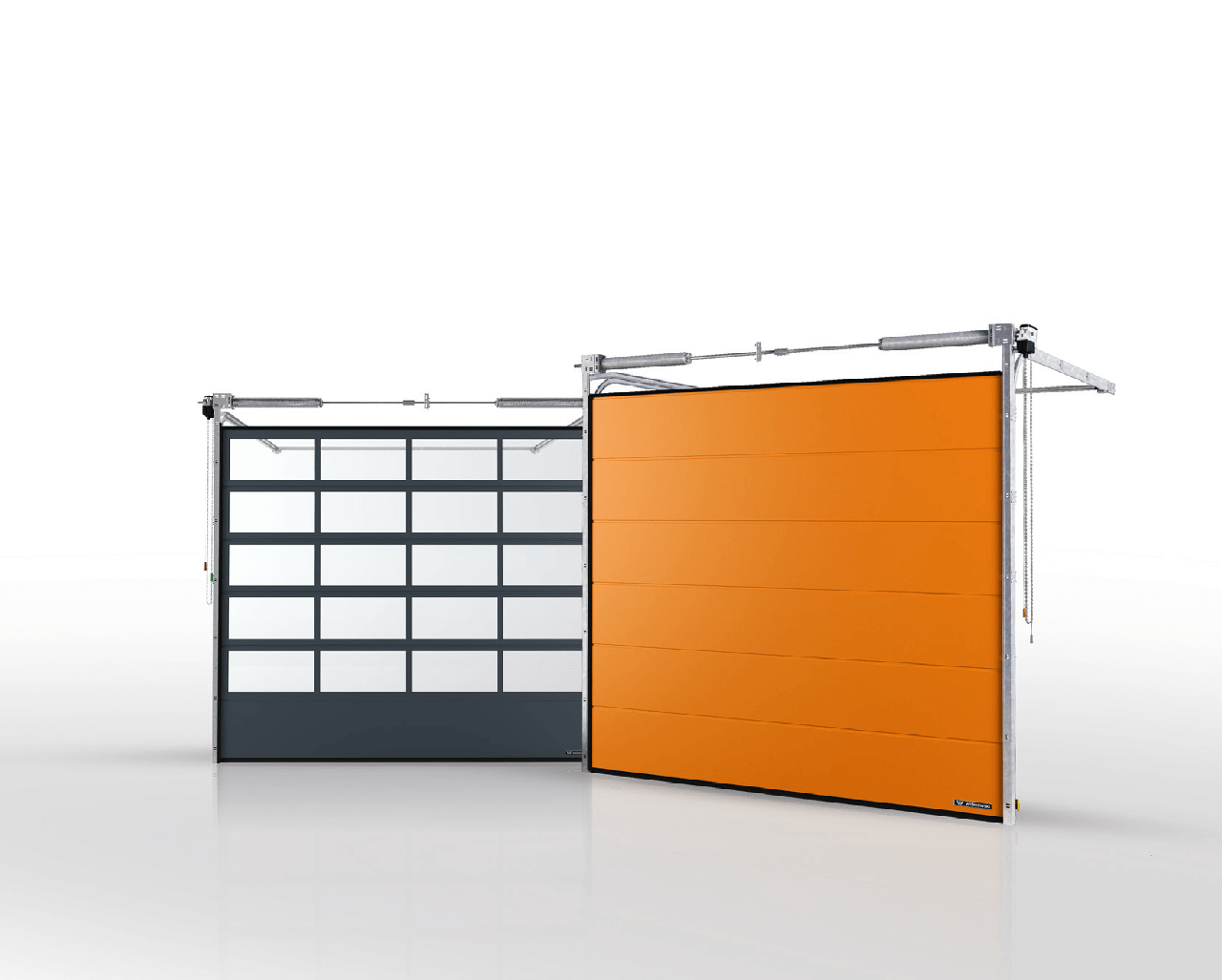

Промислові секційні ворота Wisniowski MakroPro 2.0 2500х4500

Переваги воріт серії MakroPro 2.0

Висока безпека



Ресурс 25000 циклів

Функціональність

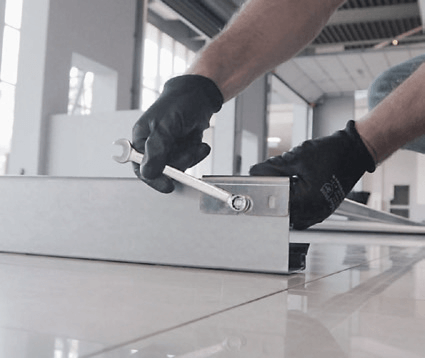

Просте встановлення

Конструкційні особливості

Напрямні — зроблені з листового металу завтовшки 2 [мм]. Товша стінка в поєднанні з відповідним профілем крайки запобігає випаданню напрямних роликів і чималим
У такий спосіб сприяє стабілізації системи ведення воріт.

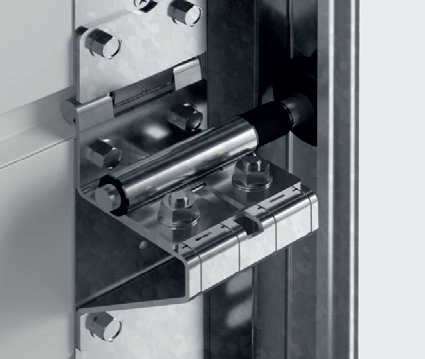

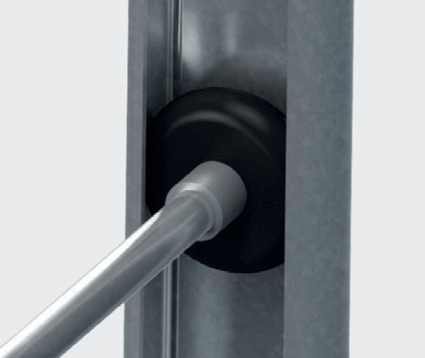

Тихі напрямні ролики — збільшені тримачі напрямних роликів обладнані спеціальними втулками із самозмащуваного пластику. Завдяки цьому культура роботи воріт неабияк покращилася — вони працюють тихіше, також пригнічуються вібрації конструкції.

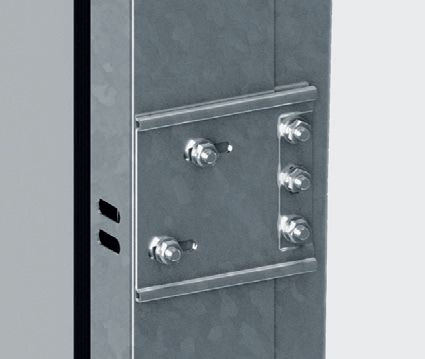

З'єднання напрямних зі стійками рами — виготовлені за допомогою гвинтів і монтажних пластин. Завдяки такому рішенню можна регулювати відстань видалення вертикальних напрямних (регулювання на спеціальних отворах). Це дає змогу змінювати тільки напрямні. Напрямні разом зі стійками рами збираються на заводі.



Задня планка — виготовлена з листового металу завтовшки 2 [мм]. Разом із металевими вугільниками вона утворює дуже міцний стабілізувальний елемент. Вона також є еталоном, який допомагає правильно та швидко визначити відстань між стійками рами воріт у процесі їхнього монтажу.

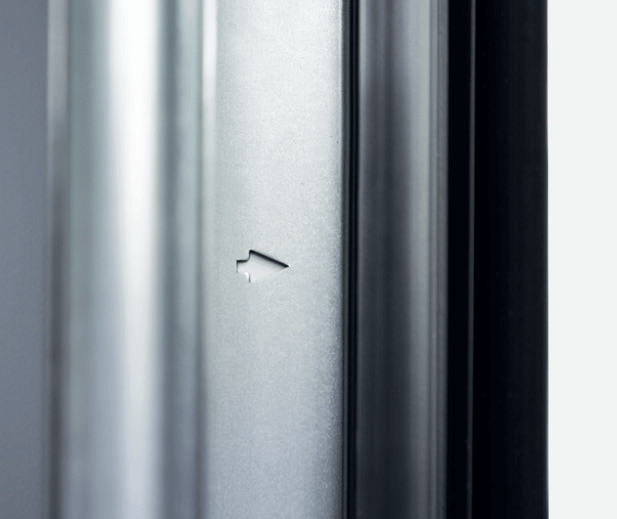

Мітка 1000 — на висоті 1000 [мм] від основи стійок рами міститься мітка у формі стрілки. Вона дає змогу точно визначити правильну висоту монтажу стійок рами.

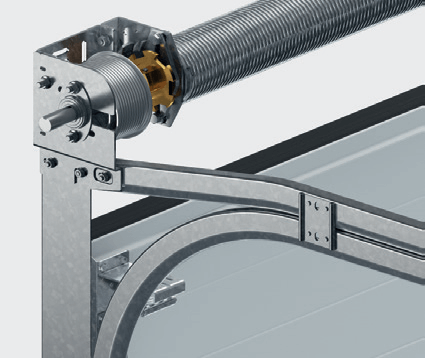

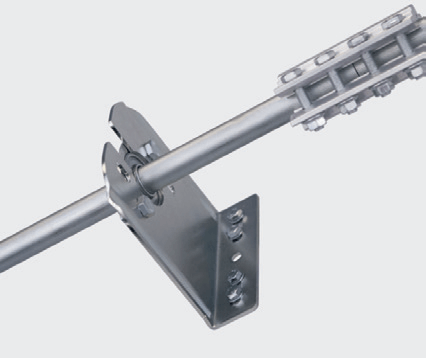

Кріпильні елементи — конструкція елементів, що кріплять приводні елементи вала, захисних і підтримувальних елементів стала відкритою. Таке рішення прискорює та спрощує монтаж, заміну та сервісне обслуговування приводних елементів воріт.

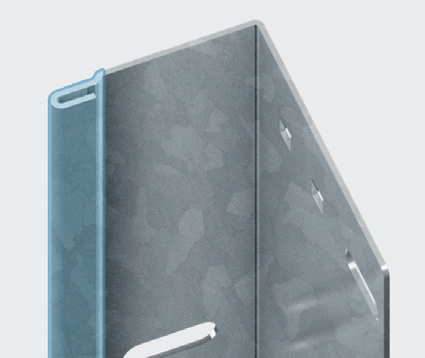

Рама обладнана додатковою стінкою, яка запобігає випаданню бічних ущільнень і додатково підсилює раму.

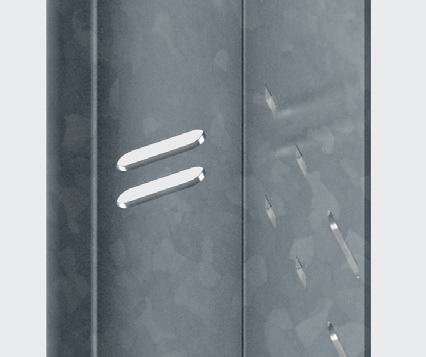

Подвійні кріпильні отвори — отвори в рамі (спеціальні отвори, у які встановлюються монтажні дюбелі). Це допомагає у разі виникнення проблем під час монтажу (наприклад, у разі потрапляння на арматуру під час свердління отворів).

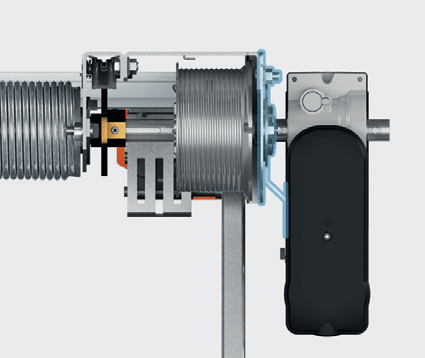

Кріплення електропривода — привод монтується на конструкцію воріт. Монтаж проводиться за допомогою монтажних пластин. Такий спосіб розміщення зменшує час встановлення, не передає вібрацій на будівлю та дає змогу встановлювати привод у не пристосованих для цього місцях (наприклад, сендвіч-панелі).

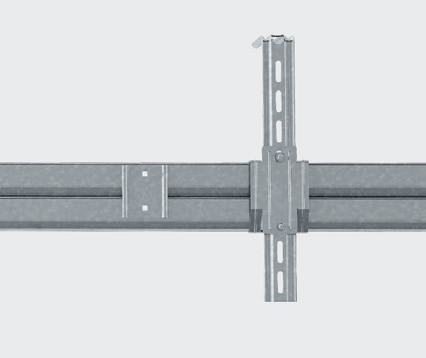

Регульовані тримачі підвісок — тримачі можна використовувати замість стандартного кріплення посередині горизонтальної напрямної. Це рішення дає змогу обійти, наприклад, перемичку.

Запобігання підчепленню воріт — завдяки модифікованій конструкції гальма, що оберігає від розриву несних тросів (гальмоз з'єднаний із захопливим елементом), весь механізм захисту міститься всередині конструкції воріт.



Каскадна система напрямних — нова (каскадна) система горизонтальних напрямних додатково підсилює та стабілізує конструкцію.

Коронні аргументи ефективної теплоізоляції воріт серії MakroPro 2.0

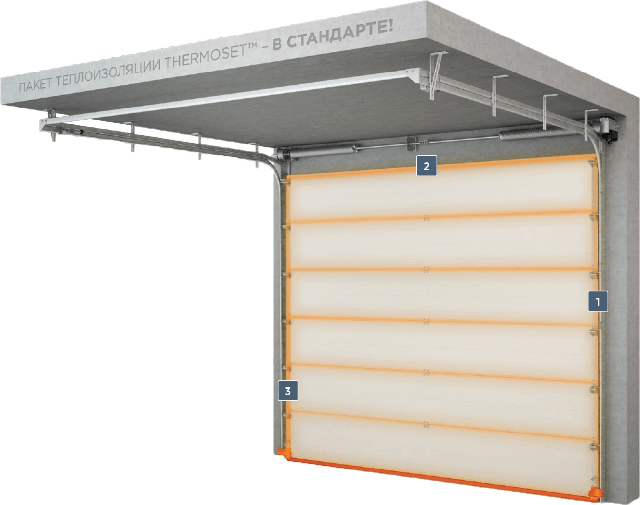

Пакет теплоізоляції THERMOSETTM у стандарті!

Теплоізоляція — це капіталовкладення. Герметичні та надійні ворота забезпечать чималу економію електроенергії, витрат на технічне обслуговування та час. MakroPro 2.0 є єдиними промисловими воротами на ринку, які вже в стандартному виконанні має пакет теплоізоляції THERMOSETTM. Це рішення підвищує ізоляцію найчутливіших елементів, гарантуючи захист від холоду та спеки. Заощаджені завдяки гарній теплоізоляції засобу, ви зможете позначити на пришвидшенні розвитку вашої компанії!

ТЕПЛОИЗОЛЯЦИЯ
Для панелі 40 [мм]

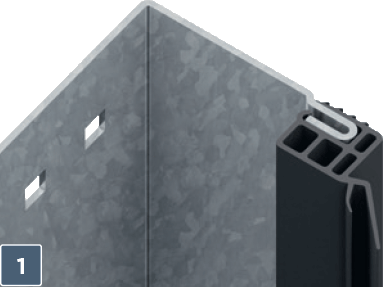

Бічний ущільнювач — теплий, трикамерний, твердо-м'який бічний ущільнювач є дуже сучасним рішенням. З одного боку, завдяки використанню подвійного ущільнювача та чотирикамерної конструкції, він дуже ефективно вирівнює теплові мости, а з іншого — створює безпечну відстань між перемичкою та стулкою воріт.

Верхній ущільнювач — теплий подовжений дволистий верхній ущільнювач забезпечує подвійну герметичність у верхній частині контуру воріт.



Кутовий ущільнювач — рішення, що дає змогу максимально герметизувати верхні кути воріт — місце з'єднання бічних ущільнювачів із верхнім ущільнювачем.

Міцна та довговічна конструкція панелі

У всьому асортименті промислових секційних воріт ми послідовно застосовують одні й ті ж принципи проєктування. Завдяки цьому міцна та довговічна конструкція гарантує, що двері відповідатимуть навіть найекстремальніших вимог і умов роботи. Спеціальні рішення, як-от оригінальна панель, у якій ми використовуємо 5-шарову систему згинання аркушів, забезпечують стабільне кріплення елементів, що ще більше збільшує міцність конструкції. У верхній частині монтується листовий ущільнювач. Внутрішня частина панелі пофарбована в колір RAL 9002.

Типи тиснення

G — без ребр



W — високі ребра

N — низькі ребра



V – V-гофр

Структура

Woodgrain



Smoothgrain

Sandgrain



Silkline

Стандартні кольори

Жовтогарячий RAL 2004 Woodgrain



Червоний RAL 3000 Woodgrain

Синій RAL 5010 Woodgrain



Графітовий RAL 7016 Woodgrain

Коричневий RAL 8014 Woodgrain



Сріблястий RAL 9006 Woodgrain

Темно-сріблястий RAL 9007 Woodgrain



Білий RAL 9016 Woodgrain

Додаткові кольори

Ґрунтуючись на потребах і ідеях окремих клієнтів, які очікують довговічного, естетичного та оригінального зовнішнього вигляду, ми пропонуємо широкий спектр кольорів. Завдяки цьому ми даємо можливість підібрати колір воріт до фасаду, вікон, дверцят або елементів оздоблення будівлі.
Для клієнтів, які шукають двері в унікальних кольорах, ми підготували пропонування фарбування у понад 200 кольорів із палітри RAL.

Варіанти монтажу

STL — стандартні монтаж

Напрямна призначена для будівель із типовою перемичкою Nmin = 435, 520, 870 [мм].

Для приміщень, де можна використовувати горизонтальні стельові напрямні.

LrH — Низькі напрямні — задні торсійні пружини

Колея призначена для будівель із низькою перемичкою Nmin = 150 [мм].

Їх найчастіше використовують у підземних, колективних або багатомісних гаражах.

LH — Низькі напрямні — задні торсійні пружини

Колея призначена для будівель із низькою перемичкою Nmin = 220 [мм].

Їх найчастіше використовують у підземних, колективних або багатомісних гаражах.

LHp — Низькі напрямні

Колея призначена для будівель із низькою перемичкою Nmin = 280 [мм].

Їх найчастіше використовують у підземних, колективних або багатомісних гаражах.

ELH — Низькі напрямні — задні торсійні пружини

Напрямна призначена для будівель зі штучною перемичкою Nmin = 290 [мм].

Комір пристосований для індивідуального заповнення (так звані фасадні ворота).

HL — Високі напрямні

Напрямна призначена для будівель із високою перемичкою Nmin > 600 [мм].

Їх найчастіше використовують у будівлях із зальною структурою.

HLO — Високі напрямні із заниженим валом

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонтних робіт, а також полегшує процес складання Nmin = 1700 [мм].

HLO Dock — Високі напрямні із заниженим валом, призначені для перевантажених станцій

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонтних робіт, а також полегшує процес складання Nmin = 1700 [мм].

HL 2x45 — Високі напрямні 2x45О

У цьому посібнику традиційна арка напрямної з кутом 90О замінена на подвійне перепрофілювання 2х45О. Зміщені в такий спосіб напрямні дають змогу встановлювати ворота в місцях, де є перешкоди, наприклад, конструктивні елементи будівлі, вентиляційні, водопровідні або електричні канали.

VL — Вертикальні напрямні

Напрямна призначена для будівель із дуже великою висотою стелі для Nmin = Ho + 650 [мм].

Їх найчастіше застосовують у будівлях із зальною конструкцією, насамперед у будівлях, де немає можливості встановити горизонтальні або похилі стельові напрямні, які заважали б послідовності монтажу або роботі мостових кранів.

VLO — Вертикальні напрямні з опущеним валом

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонту, а також полегшує процес складання Nmin = Ho + 370 [мм].

Док VLO — Вертикальні напрямні з опущеним валом, призначеною для перевантажених відсіків

Шахта, розташована біля перемички, забезпечує легший доступ під час ремонтних робіт і ремонтних робіт, а також полегшує процес складання Nmin = Ho + 440 [мм].

STLK — Кутові напрямні

Напрямні для об'єктів із похилою стелею. Напрямні проходять прямо під дахом, завдяки чому простір усередині можна використовувати максимально.

Посібник перемички:

Nmin = 435 [мм] для кутів 5, 10, 15 градусів,

Nmin = 510 [мм] для кутів 20, 25, 30, 35 градусів,

Nmin = 510 [мм] для кутів 40, 45 градусів — за запитом,

Nmin = 555 [мм] для кутів 50, 55, 60 градусів.

HLK — Кутові напрямні

Наведення на об'єкти з похилою стелею. Напрямні проходять прямо під дахом, завдяки чому простір усередині можна використовувати максимально.

Посібник перемички:

Nmin = 435 [мм] для углов 5, 10, 15, 20, 25, 30, 35, 50, 55, 60 градусов,

Nmin = 435 [мм] для кутів 40, 45 градусів — за запитом

LHK — Кутові напрямні

Наведення під низьким кутом. Наведення на об'єкти з похилою стелею.

Напрямні проходять прямо під дахом, завдяки чому простір усередині можна використовувати максимально. Пружини кручення на кінцях напрямних.

Nmin = 210 [мм] для кутів 5, 10, 15 градусів.

Додаткові опції

ВХОДИЙ ДВЕР

• Максимальні розміри воріт, у яких можна використовувати калітку, становлять So x Ho ≤ 5500 x 6000 [мм].
• Мінімальні розміри воріт, у яких можна використовувати калітку, становлять 2000 x 2100 [мм] (So x Ho).
• Стандартна ширина проходу у світлі 850 [мм], висота проходу у світлі може бути від 1800 [мм] до 1980 [мм] залежно від висоти дверей і використовуваних панелей.
• Максимальні розміри вільного проходу 950 x 2000 [мм].
• Коміра з калітом і електроприводом мають датчик відкриття калітки.
• Двері відчиняються назовні вправо або вліво.
• Дверна фурнітура стандартно виготовлена в кольорі натурального алюмінію. За бажанням фурнітуру можна зробити будь-якого кольору.
• Калитка стандартно монтується посередині ширини стулки коміра. Є можливість зсунути двері відносно центру воріт.
• Комір обладнаний обмежувачем відкривання калітки. Він дає змогу відкривати калітку на кут 105 градусів.
• Опціонально двері можуть бути обладнані додатковим замком, доводчиком, електрозамком із бездротовою кодовою клавіатурою, циліндром класу C або замком «антипаніка».

Вхідні двері

Стандартно дверцята мають висоту порога 100 [мм] (включно з прокладкою 40 [мм]). Опціонально низький поріг заввишки 21 [мм] з ущільнювачем. Доступно для дверей із So x Ho ≤ 5500 x 6000 [мм].



Низький поріг у калітці

Низький поріг з алюмінієвого профілю заввишки 21 [мм] мінімізує перешкоди в проході. Пропонується у дверях із So x Ho ≤ 4500 x 6000 [мм].

Вікна

Тип B-1

Виготовлений із подвійного прозорого акрилового скла. Зовнішня та внутрішня рама чорного кольору. Зовнішня/внутрішня рама з АБС. Зовнішній розмір рами 610x200 [мм]. Світлопропускання 86%.

Тип B-3 овальний

Виготовлений із подвійного прозорого акрилового скла, поверхня рами гладка. Зовнішня та внутрішня рама чорного кольору. Зовнішня/внутрішня рама з АБС. Зовнішній розмір рами 667x347 [мм]. Світлопропускання 86%.



Тип A-3

Виготовлений із подвійного прозорого акрилового скла, поверхня рами гладка. Зовнішня та внутрішня рама чорного кольору. Зовнішня/внутрішня рама з АБС. Зовнішній розмір рами 643x337 [мм].Світопропускання 86%.

Скло

Застосування: для подвійного скління алюмінієвих панелей і візуального скління.

Без подряпин

Скло покрите спеціальним покриттям, що підвищує його міцність, дуже гарною стійкістю до подряпин і сонячного світла, порівнюючи зі стандартним склінням.



Сатин

Молочне скло. Подвійне скління з непрозорого зовні та прозорого зсередини. Світлопропускання 78%.

Стекло R

Непрозорі (так звані заморожені), подвійні складники з прозорим склом зсередини. Світлопропускання (77-97%).



Сірий

Прозоре скло з ніжним коричневим відтінком. Подвійний композитний із прозорим склом зсередини, нефарбованим зсередини. Світлопропускання (51%).

Вставки
