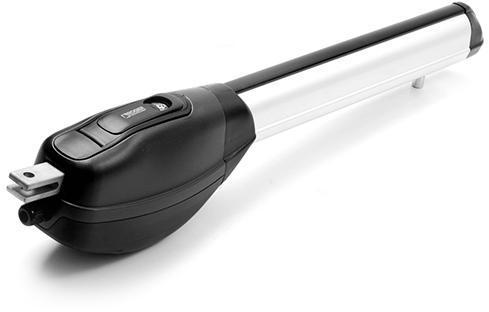

Roger R20/300 - електропривод для розпашних воріт, стулка до 2,5 м

Завдяки похилому розміщення двигуна, високе тягове зусилля шарнірної втулки досягається використанням у конструкції редуктора всього лише однієї передавальної східці, що значно знижує масу приводу. Обертання двигуна через сталевий черв'як передається на шестерню ходового гвинта, виготовлену з бронзи. При такому поєднанні конструкційних матеріалів суттєво зменшується тертя, нагрівання і знос деталей.

Сталевий пятизаходный ходовий гвинт з малим кроком нарізки, підданий прецизійної шліфовці і загартуванню, підтримуваний двома шарикопідшипниками з боку редуктора і підшипником ковзання з протилежного краю приводу, що забезпечує рівномірний розподіл зусиль по контактній поверхні шарнірної втулки. Таким чином, реалізується виняткова плавність руху воріт і міцність конструкції.

Диференціал редуктор надійно замикає ворота без встановлення додаткових замків. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, передбачена міцна і зручна рукоятка розблокування, отпирающаяся персональним ключем.

Кінцеві вимикачі відкривання і закривання розміщені в пазу, зробленому в верхній частині кожуха ходового гвинта і захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування.

Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.
